Opis produktu
Szczegóły produktu
| Masa brutto | 1.746 Kg |
| Masa netto | 1.467 Kg |
| Volume | 6.248 Liter |
| EAN | 5702428827027 |
| Masa brutto | 1.746 Kg |
| Masa netto | 1.467 Kg |
| Volume | 6.248 Liter |
| EAN | 5702428827027 |
| Certyfikaty, aprobaty | CE EAC LLC CDC TYSK UL UKCA |
| Ciśnienie robocze, maks. [bar] | 45.5 bar |
| Ciśnienie robocze, maks. [psig] | 660 psig |
| Cześći zamienne | Akcesoria zaworu krokowego |
| Czynnik | R134a R22 R404A R407A R407C R407F R410A R422B R422D R438A R448A R449A R450A R452A R513A R1234ze(E) R407H R417A R422A R442A R449B R463A R507A R513B R515A R515B |
| Czynniki chłodnicze odpowiadające wymaganiom UL | R134a R22 R404A R407A R407C R407F R410A R422B R422D R438A R448A R449A R450A R452A R507A R513A |
| EU RoHS compliance | Yes with exemptions |
| Figura | Przelotowy |
| Grupa produktów | Expansion valves |
| In scope of WEEE and contain batteries | No |
| Indukcyjność faz [µH] | 85000 μH |
| Kategoria cieczy | 2 |
| Kategoria PED | I |
| Kompatybilne ze sterownikami Danfoss | EKE 1A EKE 1B EKE 1C |
| Liczba kroków | 2625 (pełne kroki) |
| Maks. całk. pobór mocy sterowanie napięciowe [W] | 5.5 W |
| Maks. całk. pobór mocy sterowanie prądowe [W] | 1.3 W |
| Maks. dopuszczalne obciażenie [%] cyklu roboczego | 100 % |
| Maks. OPD [bar] | 33 bar |
| Maks. OPD [psi] | 478.6 psi |
| Maks. OPD wsteczny [bar] | 33 bar |
| Maks. OPD wsteczny [psi] | 478.6 psi |
| Materiał przyłącza | Bimetal stal/miedź |
| Możliwość ręcznego otwierania (opcja) | Napęd serwisowy AST-G |
| Napięcie [V], DC [Maks.] | 13.8 V |
| Napięcie [V], DC [Min.] | 11.5 V |
| Opakowanie, liczba sztuk w kartonie zbiorczym | 1 szt. |
| Opakowanie, rodzaj | Opakowanie pojedyncze |
| Podłączenie elektryczne | M12 |
| Podłączenie elektryczne zew./wew. | Męski |
| Podłączenie elektryczne, rozmiar | 4 pin |
| Port zrównoważony [Tak/Nie] | Tak |

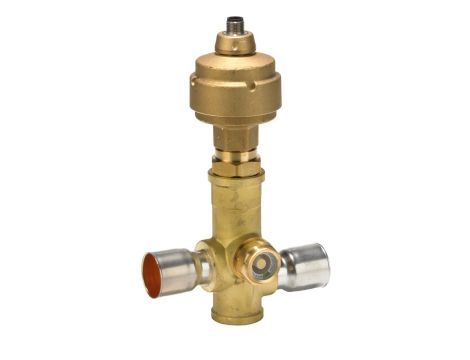

| Product Name Description | Elektryczny zawór rozprężny |
| Przepływ | Przepływ dwukierunkowy |
| Prąd fazowy (RMS) [mA] | 100 mA |
| Prąd fazowy (szczytowy) [mA] | 141 mA |
| Prędkość pełnego otwarcia/zamknięcia [s] [Maks.] | 17 s |
| Prędkość pełnego otwarcia/zamknięcia [s] [Min.] | 8.5 s |
| REACH Candidate List substances | Lead (CAS no. 7439-92-1) Cobalt dichloride (CAS no. 7646-79-9) |
| Rezystancja [kΩ] | 0.1 kOhm |
| Rozmiar wlotu [cal] | 7/8 in |
| Rozmiar wylotowy [cal] | 1 1/8 in |
| SCIP dossier no. | c5625b77-53ec-4079-9d51-0ef83e9579dd |
| Serwis | Części zamienne zaworu krokowego |
| Stopień ochrony | IP67 |
| Temperatura czynnika chłodniczego [°C] [Maks.] | 65 °C |
| Temperatura czynnika chłodniczego [°C] [Min.] | -40 °C |
| Temperatura czynnika chłodniczego [°F] [Maks.] | 150 °F |
| Temperatura czynnika chłodniczego [°F] [Min.] | -40 °F |
| Temperatura otoczenia, maks. [°C] | 60 °C |
| Temperatura otoczenia, maks. [°F] | 140 °F |
| Temperatura otoczenia, min. [°C] | -40 °C |
| Temperatura otoczenia, min. [°F] | -40 °F |
| Tryb pracy | 2-fazowy pełny krok |
| Typ przyłącza wlotowego | Do lutowania ODF |
| Typ przyłącza wylotowego | Do lutowania ODF |
| Typ silnika | Bipolarny |
| Typ, wersja | ETS 50 |
| Uwaga dot. war. wyd. nom. | Pełne otwarcie, normalny przepływ |
| Wyd. nom. warunki [IMP] | tcond=90 °F tevap=40 °F tliq=82 °F |
| Wyd. nom. warunki [SI] | tcond=32 °C tevap=5 °C tliq=28 °C |
| Wydajność nominalna R134a [kW] | 170 kW |
| Wydajność nominalna R134a [TR] | 48.9 TR |
| Wydajność nominalna R22 [kW] | 215 kW |
| Wydajność nominalna R22 [TR] | 62 TR |
| Wydajność nominalna R404A/R507 [kW] | 161.4 kW |
| Wydajność nominalna R404A/R507 [TR] | 46.3 TR |
| Wydajność nominalna R407C [kW] | 240.5 kW |
| Wydajność nominalna R407C [TR] | 69.1 TR |
| Wydajność nominalna R410A [kW] | 262.3 kW |
| Wydajność nominalna R410A [TR] | 75.7 TR |
| Wziernik | Tak |
| Zgodność olejów | MO POE |
