Opis produktu

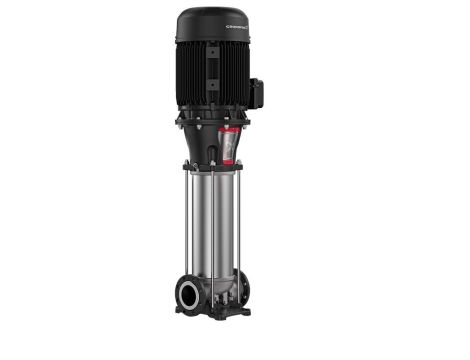

CRN 185-4-3 A-F-A-E-HQQE
Ciecz:
Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tym samym poziomie (linii). Części pompy będące w kontakcie z cieczą są wykonane ze stali nierdzewnej wysokiej jakości. Wbudowane urządzenie tłumiące absorbuje hydrauliczne siły osiowe, co pozwala na stosowanie standardowego silnika. Kasetowe uszczelnienie wału Grundfos zapewnia wysoką niezawodność, bezpieczeństwo obsługi oraz łatwy serwis i dostęp. Przeniesienie mocy odbywa się poprzez sprzęgło dzielone. Rurociągi podłączane są za pomocą kołnierzy DIN. Pompa jest wyposażona w 3-fazowy asynchroniczny silnik elektryczny, chłodzony wentylatorem, montowany na stopach.
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 2975 obr/min Przepływ znamionowy: - 185 m³/h Wysokość podnoszenia: - 121.1 m Orientacja pompy: - Vertical Układ uszczelnienia wału: - Single Kod uszczelnienia wału: - HQQE Zatwierdzenia: - CE,EAC,UKCA,SEPRO Atesty higieniczne: - ACS Tolerancja krzywej: - ISO9906:2012 3B |
Materiały: Podstawa: - Stal nierdzewna - EN 1.4408 - ASTM A351 CF8M Wirnik: - Stainless steel - EN 1.4401 - AISI 316 Łożysko: - WC/WC Łożysko oporowe: - Graflon Urządzenie do obsługi ciągu: - SiC/WC Materiał z certyfikatem wg: - Standardy EU |
Instalacja: Maksymalna temperatura otoczenia: - 55 °C Maksymalne ciśnienie pracy: - 25 bar Maks. ciśnienie przy temp: - 25 bar / 120 °C Rodzaj przyłącza: - DIN Wielkość przyłącza wlotowego : - DN 200 Wielkość przyłącza wylotowego: - DN 200 Ciśnienie znamionowe do podłączenia: - PN 25 Rozmiar kołnierza silnika: - FF500 |
Dane elektryczne: Standard silnika: - IEC Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 75 kW Moc (P2) wymagana przez pompę: - 75 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-420D/660-725Y V Prąd znamionowy: - 128/74 A Prąd uruchomienia: - 680-680 % Cos fi -współczynnik mocy: - 0.89 Prędkość nominalna: - 2975 obr/min Wydajność: - IE3 94,7% Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 94.7-94.7 % Sprawność silnika przy obciążeniu 3/4: - 94.8-94.8 % Sprawność silnika przy obciążeniu 1/2: - 94.1-94.1 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 83U15240 |
Układy sterowania: Frequency converter: - Brak |
Inne: Pozycja skrzynki zaciskowej: - 6 Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 855 kg Waga brutto: - 1020 kg Koszt wysyłki: - 2.48 m³ Urządzenie do obsługi ciągu: - Y |
