Opis produktu
NKG 125-80-250/270 AA2F2AESBAQEWW1
Układy sterowania:

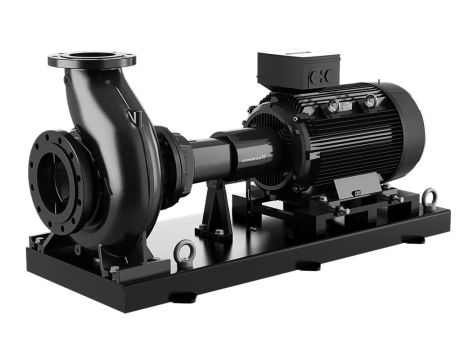

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Kołnierze są typu PN 16 o wymiarach według EN 1092-2. Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest wyposażona w asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - 0 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 2980 obr/min Przepływ znamionowy: - 250.4 m³/h Pompa z silnikiem: - Y Wysokość podnoszenia: - 93.56 m Rzeczywista średnica wirnika: - 270 mm Nominalna średnica wirnika: - 250 Typ wirnika: - Standard Kod uszczelnienia wału: - BAQE Typ uszczelnienia mechanicznego: - Single Tolerancja krzywej: - ISO9906:2012 3B Konstrukcja łożyska: - Standard |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Załóż matę pierścieniową.: - Mosiądz Wirnik: - Cast iron - EN-GJL-200 - ASTM class 30 Internal pump house coating: - CED Wał: - Stainless steel - EN 1.4301 - AISI 304 |
Instalacja: Maksymalna temperatura otoczenia: - 55 °C Maksymalne ciśnienie pracy: - 16 bar Standard połączeń rurowych: - EN 1092-2 Rodzaj przyłącza wlotowego: - DIN Rodzaj przyłącza wylotowego: - DIN Wielkość przyłącza wlotowego : - DN 125 Wielkość przyłącza wylotowego: - DN 80 Ciśnienie znamionowe do podłączenia: - PN 16 Typ sprzęgła: - Flexible w/spacer Base frame design: - EN/ISO Code for base frame: - 10 Grouting (Yes/No): - Y |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 90 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-420D/660-725Y V Prąd znamionowy: - 151-151 A Prąd uruchomienia: - 850 % Cos fi -współczynnik mocy: - 0.9 Prędkość nominalna: - 2980 obr/min Wydajność: - IE4 95,8% Klasa efektywności IE: - IE4 Sprawność silnika przy pełnym obciążeniu: - 95.8 % Sprawność silnika przy obciążeniu 3/4: - 96.1 % Sprawność silnika przy obciążeniu 1/2: - 95.8 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 92910028 Bearing insulation type N-end: - N |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 1050 kg Waga brutto: - 1090 kg Koszt wysyłki: - 2.13 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137059 Język na tabliczce znamionowej pompy: - GB |
