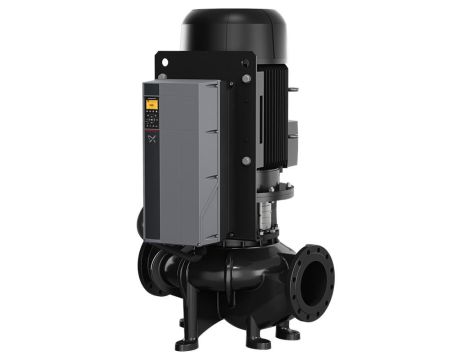

Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line). Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Pompa jest wyposażona w odciążone uszczelnienie z O-ringiem. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 25 wg DIN (EN 1092-2 i ISO 7005-2). Pompa jest wyposażona w asynchroniczny silnik elektryczny chłodzony wentylatorem. Silnik posiada wbudowaną przetwornicę częstotliwości i regulator PI. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - 0 .. 140 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 1485 obr/min Przepływ znamionowy: - 433 m³/h Wysokość podnoszenia: - 35 m Rzeczywista średnica wirnika: - 343 mm Kod uszczelnienia wału: - DAQF Tolerancja krzywej: - ISO9906:2012 3B |
Materiały: Korpus pompy: - ŻELIWO SFEROIDALNE Obudowa pompy: - EN-GJS-400-18-LT Korpus pompy: - ASTM Grade 60-40-18 Wirnik: - Bronze - CuSn10-C |
Instalacja: Zakres temperatury otoczenia: - -10 .. 50 °C Maksymalne ciśnienie pracy: - 25 bar Maks. ciśnienie przy temp: - 25 bar / 140 °C Rodzaj przyłącza: - DIN Rozmiar połączenia: - DN 200 Ciśnienie znamionowe do podłączenia: - PN 25 Długość montażowa: - 1000 mm Rozmiar kołnierza silnika: - FF500 |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 55 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-420D/660-725Y V Prąd znamionowy: - 96.0/56.0 A Prąd uruchomienia: - 820-820 % Cos fi -współczynnik mocy: - 0.86 Prędkość nominalna: - 1486 obr/min Wydajność: - IE4 95,7% Klasa efektywności IE: - IE4 Sprawność silnika przy pełnym obciążeniu: - 95.7-95.7 % Sprawność silnika przy obciążeniu 3/4: - 95.8-95.8 % Sprawność silnika przy obciążeniu 1/2: - 95.4-95.4 % Liczba biegunów: - 4 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 99454146 |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 966 kg Waga brutto: - 1130 kg Koszt wysyłki: - 3.55 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 |
