Opis produktu

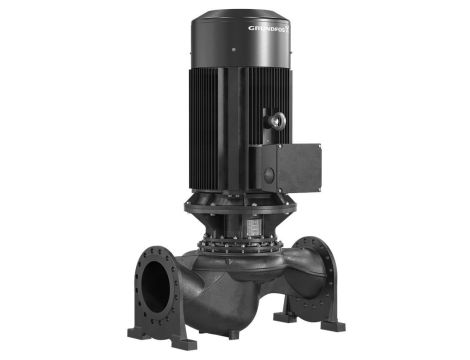

TP 300-290/4 A-F-A-BQQE-UW3
Układy sterowania:
Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line). Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Pompa jest wyposażona w nieodciążone uszczelnienie z mieszkiem gumowym. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 16 wg DIN (EN 1092-2 i ISO 7005-2). Pompa jest wyposażona w asynchroniczny silnik elektryczny chłodzony wentylatorem.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 1484 obr/min Przepływ znamionowy: - 776.5 m³/h Wysokość podnoszenia: - 20.83 m Rzeczywista średnica wirnika: - 308 mm Kod uszczelnienia wału: - BQQE Tolerancja krzywej: - ISO9906:2012 3B |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Wirnik: - Cast iron - EN-GJL-200 - ASTM class 30 |
Instalacja: Zakres temperatury otoczenia: - -20 .. 55 °C Maksymalne ciśnienie pracy: - 16 bar Maks. ciśnienie przy temp: - 16 bar / 120 °C Rodzaj przyłącza: - DIN Rozmiar połączenia: - DN 300 Ciśnienie znamionowe do podłączenia: - PN 16 Długość montażowa: - 1240 mm Rozmiar kołnierza silnika: - FF500 |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 55 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-420D/660-725Y V Prąd znamionowy: - 96/56 A Prąd uruchomienia: - 680-680 % Cos fi -współczynnik mocy: - 0.87 Prędkość nominalna: - 1482 obr/min Wydajność: - IE3 94,6% Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 94.6-94.6 % Sprawność silnika przy obciążeniu 3/4: - 95.1-95.1 % Sprawność silnika przy obciążeniu 1/2: - 95-95 % Liczba biegunów: - 4 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 99032127 |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 1080 kg Waga brutto: - 1160 kg Koszt wysyłki: - 2.78 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 |
