Opis produktu

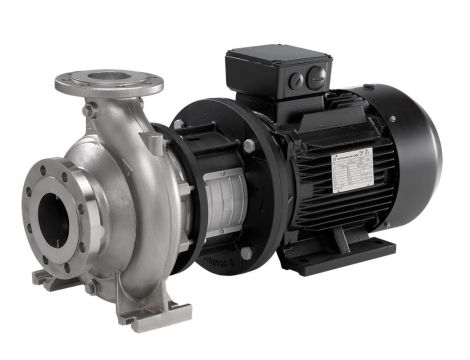

NB 80-200/167 AAF2LESBQQEKX4
Układy sterowania:
Normalnie ssąca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733 (10 bar). Wyposażona jest w kołnierze typu PN 16 o wymiarach według EN 1092-1. Pompa wyposażona jest w osiowy króciec ssawny, promieniowy króciec tłoczny, wał poziomy oraz konstrukcję back-pull-out umożliwiającą demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy lub rur. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest połączona sprzęgłem z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 1770 obr/min Przepływ znamionowy: - 90.02 m³/h Wysokość podnoszenia: - 11.15 m Rzeczywista średnica wirnika: - 167 mm Nominalna średnica wirnika: - 200 Układ uszczelnienia wału: - Single Kod uszczelnienia wału: - BQQE Tolerancja krzywej: - ISO9906:2012 3B2 Konstrukcja łożyska: - Standard |
Materiały: Korpus pompy: - Stal nierdzewna Obudowa pompy: - EN 1.4517 Korpus pompy: - ASTM CD4MCuN Załóż matę pierścieniową.: - Stainless steel Wirnik: - Stainless steel - EN 1.4517 - ASTM CD4MCuN Internal pump house coating: - No coating Wał: - Stainless steel - EN 1.4462 - SAF 2205 |
Instalacja: Maksymalna temperatura otoczenia: - 55 °C Maksymalne ciśnienie pracy: - 16 bar Standard połączeń rurowych: - EN 1092-1 Wielkość przyłącza wlotowego : - DN 100 Wielkość przyłącza wylotowego: - DN 80 Ciśnienie znamionowe do podłączenia: - PN 16 Łożysko smarne: - Grease Obudowa pompy ze stopami: - Yes Tak = z podkładkimi, Nie = bez podkładek: - N |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 4 kW Częstotliwość podstawowa: - 60 Hz Napięcie nominalne: - 3 x 400/690 V Prąd znamionowy: - 7.5/4.3 A Prąd uruchomienia: - 820 % Cos fi -współczynnik mocy: - 0.8 Prędkość nominalna: - 1770 obr/min Wydajność: - IE3 91,7% Klasa efektywności IE: - IE3 / NEMA Premium Sprawność silnika przy pełnym obciążeniu: - 91.7 % Sprawność silnika przy obciążeniu 3/4: - 91.6 % Sprawność silnika przy obciążeniu 1/2: - 90.5 % Liczba biegunów: - 4 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 93035692 Bearing insulation type N-end: - N |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 DOE Pump Energy Index CL: - 0.97 DOE Pump Energy Index VL: - 0.00 Masa netto: - 103 kg Waga brutto: - 120 kg Koszt wysyłki: - 0.315 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 Język na tabliczce znamionowej pompy: - GB |
