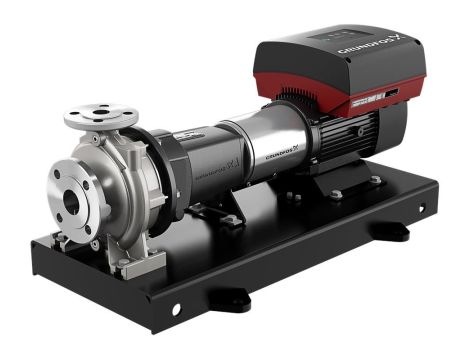

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Kołnierze są typu PN 16 o wymiarach według EN 1092-1. Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest wyposażona w synchroniczny silnik elektryczny z magnesami stałymi, montowany na stopach, chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 1740 obr/min Przepływ znamionowy: - 12.93 m³/h Pompa z silnikiem: - Y Wysokość podnoszenia: - 15.42 m Rzeczywista średnica wirnika: - 201 mm Nominalna średnica wirnika: - 200.1 Typ wirnika: - Standard Kod uszczelnienia wału: - BQQE Typ uszczelnienia mechanicznego: - Single Tolerancja krzywej: - ISO9906:2012 3B2 Konstrukcja łożyska: - Standard |
Materiały: Korpus pompy: - Stal nierdzewna Obudowa pompy: - EN 1.4517 Korpus pompy: - ASTM CD4MCuN Załóż matę pierścieniową.: - Stainless steel Wirnik: - Stainless steel - EN 1.4517 - ASTM CD4MCuN Internal pump house coating: - No coating Wał: - Stainless steel - EN 1.4462 - SAF 2205 |
Instalacja: Zakres temperatury otoczenia: - -20 .. 50 °C Maksymalne ciśnienie pracy: - 16 bar Standard połączeń rurowych: - EN 1092-1 Rodzaj przyłącza wlotowego: - DIN Rodzaj przyłącza wylotowego: - DIN Wielkość przyłącza wlotowego : - DN 50 Wielkość przyłącza wylotowego: - DN 32 Ciśnienie znamionowe do podłączenia: - PN 16 Typ sprzęgła: - Flexible w/o spacer Base frame design: - EN/ISO Code for base frame: - 4B ST Grouting (Yes/No): - N |
Dane elektryczne: Typ silnika: - 90SD Nominalna moc silnika - P2: - 1.1 kW Częstotliwość podstawowa: - 60 Hz Napięcie nominalne: - 3 x 380-500 V Prąd znamionowy: - 2.30-2.10 A Cos fi -współczynnik mocy: - 0.90-0.74 Prędkość nominalna: - 180-2000 obr/min Klasa efektywności IE: - IE5 Sprawność silnika przy pełnym obciążeniu: - 87.2 % Liczba biegunów: - 4 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 99305878 Bearing insulation type N-end: - Steel Bearing |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 DOE Pump Energy Index CL: - 0.94 DOE Pump Energy Index VL: - 0.58 Masa netto: - 127 kg Waga brutto: - 141 kg Koszt wysyłki: - 0.306 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137059 Język na tabliczce znamionowej pompy: - GB |
