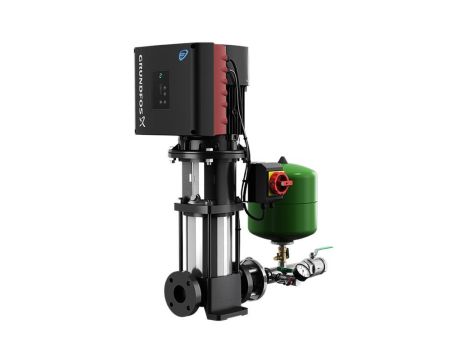

Grundfos - Zestaw podnoszenia ciśnienia Hydro Solo-E CRE 15-4 91048906

Hydro Solo-E CRE 15-4
Zestaw podnoszenia ciśnienia Grundfos Hydro Solo-E składa się z jednej pompy o zmiennej prędkości obrotowej CRE (pompa ze zintegrowaną przetwornicą częstotliwości), zaworu odcinającego, zaworu zwrotnego, kolektora tłocznego, przetwornika ciśnienia, manometru, zbiornika membranowego i głównego wyłącznika zasilania. Zestaw jest fabrycznie skonfigurowany, przetestowany i dostarczany w stanie gotowym do pracy w celu utrzymania stałego ciśnienia.

Pompa połączona jest kołnierzowo (kołnierz IEC)z trójfazowym silnikiem MGE ze zintegrowaną przetwornicą częstotliwości i regulatorem PI wbudowanym w skrzynkę zaciskową. Nie jest wymagane żadne zewnętrzne zabezpieczenie silnika i elektroniki przed przeciążeniem i wzrostem temperatury.

Przyciski na panelu sterowania pompy umożliwiają ustawienie wymaganej wartości zadanej, a także przestawienie pompy na charakterystykę MIN i MAX lub funkcję STOP. Wskaźnik świetlny na panelu (Grundfos Eye) sygnalizuje stan pracy pompy:

"Zasilanie włączone": Pompa pracuje (zielona dioda obraca się) lub nie pracuje (zielona dioda świeci światłem ciągłym). "Ostrzeżenie": Pompa pracuje (żółta dioda obraca się) lub nie pracuje (żółta dioda sygnalizacyjna świeci światłem ciągłym). "Alarm": Pompa jest wyłączona (czerwone diody sygnalizacyjne migają).

Przy pomocy urządzenia Grundfos GO Remote (wyposażenie dodatkowe) możliwa jest bezprzewodowa komunikacja z pompą zwiększająca możliwości ustawień, a także odczyt takich danych jak "Aktualna wartość zadana", "Prędkość", "Moc wejściowa" i "Pobór mocy". Skrzynka zaciskowa posiada zaciski umożliwiające następujące podłączenia:

Dwa dedykowane wejścia cyfrowe Trzy wejścia analogowe, 0(4)-20 mA, 0-5 V, 0-10 V, 0.5 - 3.5 V 5 V napięcie zasilania do potencjometru i czujnika Jedno wyjście analogowe, 0-10 V, 0(4)-20 mA Dwa konfiguralne wejścia cyfrowe lub wyjścia przekaźnikowe NO Dwa wejścia Pt100/Pt1000 LiqTec, wejście czujnika zabezpieczenia przed suchobiegiem Wejście/wyjście Grundfos Digital Sensor (przetworniki Grundfos) Napięcie zasilania 24 V dla czujnika Dwa wyjścia - przekaźnik sygnałowy (styki bezpotencjałowe) GENIbus nterfejs dla modułu fieldbus Grundfos CIM.

Ciecz:
Czynnik tloczony: - Woda
Zakres temperatury cieczy: - 0 .. 60 °C
Temperatura cieczy podczas pracy: - 20 °C
Gęstość: - 998.2 kg/m³

Techniczne: Przepływ znamionowy: - 20.5 m³/h Wysokość podnoszenia: - 64.5 m Kod uszczelnienia wału: - HQQE

Materiały: Podstawa: - Żeliwo szare   - EN 1561 EN-GJL-200   - ASTM A48-25B Wirnik: - Stainless steel   - EN 1.4301   - AISI 304

Instalacja: Maksymalna temperatura otoczenia: - 50 °C Maksymalne ciśnienie pracy: - 10 bar Standard for inlet connection: - DIN Rodzaj przyłącza wlotowego: - DIN Rodzaj przyłącza wylotowego: - Rp Wielkość przyłącza wlotowego : - DN 50 Wielkość przyłącza wylotowego: - 2 inch Rozmiar kołnierza silnika: - FF265

Dane elektryczne: Typ silnika: - 132SE Nominalna moc silnika - P2: - 5.5 kW Częstotliwość podstawowa: - 50 / 60 Hz Napięcie nominalne: - 3 x 380-500 V Prąd znamionowy: - 10.3-8.20 A Cos fi -współczynnik mocy: - 0.92-0.88 Prędkość nominalna: - 360-4000 obr/min Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 98971051

Zbiornik: Objętość zbiornika ciśnieniowego: - 33 l

Inne: Masa netto: - 114 kg Masa: - 143 kg Objętość wysyłkowa: - 0.6 m³ Kraj pochodzenia: - DE Numer taryfy celnej nr.: - 84137075
