Opis produktu

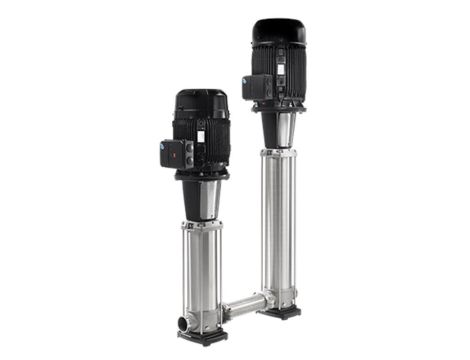

CRN 20-9 S-FGJ-A-E-HQQE
Układy sterowania:
Pionowa, normalnie ssąca, wysokociśnieniowa, wielostopniowa pompa odśrodkowa z króćcem ssawnym i tłocznym na tym samym poziomie (in-line), co umożliwia montaż w poziomej instalacji jednorurowej. Wkład wirujący jest odwrócony do góry nogami, dzięki czemu wysokie ciśnienie tłoczenia pompy nie wpływa na uszczelnienie wału. Części pompy będące w kontakcie z cieczą są wykonane ze stali nierdzewnej wysokiej jakości. Kasetowe uszczelnienie wału zapewnia wysoką niezawodność, bezpieczeństwo obsługi oraz łatwy serwis i dostęp. Przeniesienie mocy odbywa się poprzez sprzęgło dzielone. Rurociągi podłączane są za pomocą kołnierzy DIN-ANSI-JIS.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -30 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość obrotowa pompy: - 3540 obr/min Wydajność nominalna: - 25.3 m³/h H nominalne: - 155.6 m Kod uszczelnienia wału: - HQQE Zatwierdzenia: - CE,EAC,UKCA,SEPRO Atesty higieniczne: - ACS Tolerancje charakterystyki: - ISO9906:2012 3B |
Materiały: Korpus pompy: - Stal nierdzewna - DIN W.-Nr. 1.4408 - ASTM A 351 CF 8M Wirnik: - Stal nierdzewna - DIN W.-Nr. 1.4401 - AISI 316 |
Instalacja: Maksymalna temperatura otoczenia: - 60 °C Maks. ciśnienie przy temp: - 50 bar / 120 °C - 50 bar / -30 °C Rodzaj przyłącza: - DIN / ANSI / JIS Rozmiar połączenia: - DN 50 Wymiar kołnierza dla silnika: - FF300 |
Dane elektryczne: Typ silnika: - 160LB Nominalna moc silnika - P2: - 18.5 kW Moc (P2) wymagana przez pompę: - 18.5 kW Częstotliwość podstawowa: - 60 Hz Napięcie nominalne: - 3 x 400-480D/690Y V Prąd znamionowy: - 33,2-28,0/16,6 A Prąd uruchomienia: - 760-1100 % Cos fi -współczynnik mocy: - 0.88-0.84 Prędkość nominalna: - 3530-3560 obr/min Klasa efektywności IE: - NEMA Premium / IE3 60Hz Sprawność silnika przy pełnym obciążeniu: - 91.7-91.7 % Sprawność silnika przy obciążeniu 3/4: - 92.5-93.1 % Sprawność silnika przy obciążeniu 1/2: - 92.3-91.8 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - 55 Dust/Jetting Klasa izolacji (IEC 85): - F Nr silnika: - 85905163 |
Inne: Minimalny wskaźnik sprawności MEI: - 0.70 Masa netto: - 148 kg Masa: - 170 kg Kraj pochodzenia: - DK Numer taryfy celnej nr.: - 84137075 |
