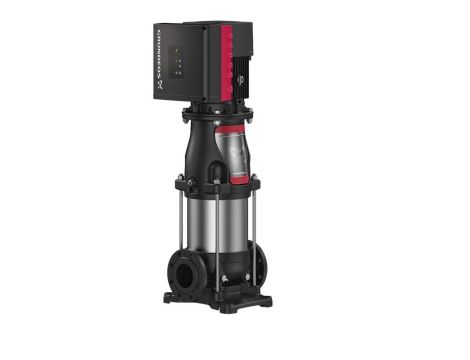

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tym samym poziomie (linii). Głowica pompy i podstawa wykonane są z żeliwa - wszystkie inne części zwilżane wykonane są ze stali nierdzewnej. Kasetowe uszczelnienie wału Grundfos zapewnia wysoką niezawodność, bezpieczeństwo obsługi oraz łatwy serwis i dostęp. Przeniesienie mocy odbywa się poprzez sprzęgło dzielone. Rurociągi podłączane są za pomocą kołnierzy DIN.
Pompa wyposażona jest w 3-fazowy synchroniczny silnik elektryczny ze stałymi magnesami, chłodzony wentylatorem. Sprawność silnika została sklasyfikowana jako IE5, zgodnie z IEC 60034-30-2.
Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań. Skrzynka zaciskowa posiada szereg wejść i wyjść, umożliwiających użycie silnika w zastosowaniach zaawansowanych, w których wymaganych jest wiele wejść i wyjść, a mianowicie:
|
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 3555 obr/min Przepływ znamionowy: - 114 m³/h Wysokość podnoszenia: - 23.6 m Orientacja pompy: - Vertical Układ uszczelnienia wału: - Single Kod uszczelnienia wału: - HQQE Zatwierdzenia: - CE,UKCA,SEPRO Atesty higieniczne: - ACS Tolerancja krzywej: - ISO9906:2012 3B |
Materiały: Podstawa: - Ductile cast iron - EN 1563 EN-GJS-500-7 - ASTM A536-84 65-45-12 Wirnik: - Stainless steel - EN 1.4301 - AISI 304 Łożysko: - WC/WC Łożysko oporowe: - Graflon Materiał z certyfikatem wg: - Standardy EU |
Instalacja: Maksymalna temperatura otoczenia: - 50 °C Maksymalne ciśnienie pracy: - 16 bar Maks. ciśnienie przy temp: - 16 bar / 120 °C Rodzaj przyłącza: - DIN Wielkość przyłącza wlotowego : - DN 100 Wielkość przyłącza wylotowego: - DN 100 Ciśnienie znamionowe do podłączenia: - PN 16 Rozmiar kołnierza silnika: - FF300 |
Dane elektryczne: Standard silnika: - IEC Typ silnika: - 160MH Nominalna moc silnika - P2: - 11 kW Moc (P2) wymagana przez pompę: - 11 kW Silnik za duży / za mały: - Standardowa wielkość silnika Częstotliwość podstawowa: - 50 / 60 Hz Napięcie nominalne: - 3 x 380-500 V Prąd znamionowy: - 20.3-16.0 A Cos fi -współczynnik mocy: - 0.93-0.90 Prędkość nominalna: - 360-4000 obr/min Klasa efektywności IE: - IE5 Sprawność silnika przy pełnym obciążeniu: - 93.1 % Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 98971053 |
Układy sterowania: Frequency converter: - Wbudowana Czujnik ciśnienia: - Nie |
Inne: Pozycja skrzynki zaciskowej: - 6 Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 147 kg Waga brutto: - 195 kg Koszt wysyłki: - 0.611 m³ duński nr VVS: - 385949811 Urządzenie do obsługi ciągu: - N Kraj pochodzenia: - DK Numer taryfy celnej nr.: - 84137075 |
