Opis produktu

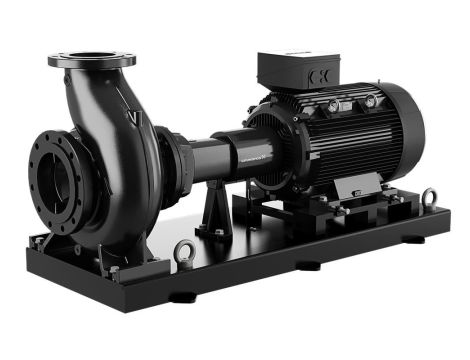

NKG 80-65-160/150 AA2F2AESBAQEMW1
Układy sterowania:
Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Kołnierze są typu PN 16 o wymiarach według EN 1092-2. Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest wyposażona w asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - 0 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 2915 obr/min Przepływ znamionowy: - 77.2 m³/h Pompa z silnikiem: - Y Wysokość podnoszenia: - 25.56 m Rzeczywista średnica wirnika: - 150 mm Nominalna średnica wirnika: - 160 Typ wirnika: - Standard Kod uszczelnienia wału: - BAQE Typ uszczelnienia mechanicznego: - Single Tolerancja krzywej: - ISO9906:2012 3B2 Konstrukcja łożyska: - Standard |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Załóż matę pierścieniową.: - Mosiądz Wirnik: - Cast iron - EN-GJL-200 - ASTM class 30 Internal pump house coating: - CED Wał: - Stainless steel - EN 1.4301 - AISI 304 |
Instalacja: Maksymalna temperatura otoczenia: - 60 °C Maksymalne ciśnienie pracy: - 16 bar Standard połączeń rurowych: - EN 1092-2 Rodzaj przyłącza wlotowego: - DIN Rodzaj przyłącza wylotowego: - DIN Wielkość przyłącza wlotowego : - DN 80 Wielkość przyłącza wylotowego: - DN 65 Ciśnienie znamionowe do podłączenia: - PN 16 Typ sprzęgła: - Flexible w/spacer Base frame design: - EN/ISO Code for base frame: - 5 Grouting (Yes/No): - N |
Dane elektryczne: Typ silnika: - 132SB Nominalna moc silnika - P2: - 7.5 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-415D/660-690Y V Prąd znamionowy: - 14,4-14,0/8,30-8,10 A Prąd uruchomienia: - 780-910 % Cos fi -współczynnik mocy: - 0.88-0.86 Prędkość nominalna: - 2910-2920 obr/min Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 90.1-90.4 % Sprawność silnika przy obciążeniu 3/4: - 90.8-90.9 % Sprawność silnika przy obciążeniu 1/2: - 90.8-90.4 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - 55 Dust/Jetting Klasa izolacji (IEC 85): - F Nr silnika: - 87370377 Bearing insulation type N-end: - Steel Bearing |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 176 kg Waga brutto: - 197 kg Koszt wysyłki: - 0.395 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137059 Język na tabliczce znamionowej pompy: - GB |
