Opis produktu

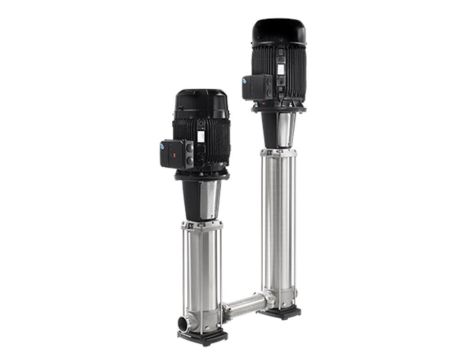

CRN 15-16 S-P-A-V-HQQV
Układy sterowania:
Pionowa, normalnie ssąca, wysokociśnieniowa, wielostopniowa pompa odśrodkowa z króćcem ssawnym i tłocznym na tym samym poziomie (in-line), co umożliwia montaż w poziomej instalacji jednorurowej. Wkład wirujący jest odwrócony do góry nogami, dzięki czemu wysokie ciśnienie tłoczenia pompy nie wpływa na uszczelnienie wału. Części pompy będące w kontakcie z cieczą są wykonane ze stali nierdzewnej wysokiej jakości. Kasetowe uszczelnienie wału zapewnia wysoką niezawodność, bezpieczeństwo obsługi oraz łatwy serwis i dostęp. Przeniesienie mocy odbywa się poprzez sprzęgło dzielone. Przyłączenie rurociągów odbywa się poprzez złączki PJE (Victaulic®).
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -20 .. 90 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość obrotowa pompy: - 2923 obr/min Wydajność nominalna: - 17 m³/h H nominalne: - 181.1 m Kod uszczelnienia wału: - HQQV Zatwierdzenia: - CE,EAC,UKCA,SEPRO Tolerancje charakterystyki: - ISO9906:2012 3B |
Materiały: Korpus pompy: - Stal nierdzewna - DIN W.-Nr. 1.4408 - ASTM A 351 CF 8M Wirnik: - Stal nierdzewna - DIN W.-Nr. 1.4401 - AISI 316 |
Instalacja: Maksymalna temperatura otoczenia: - 60 °C Maks. ciśnienie przy temp: - 50 bar / 90 °C - 50 bar / -20 °C Rodzaj przyłącza: - PJE Rozmiar połączenia: - 2 inch Wymiar kołnierza dla silnika: - FF300 |
Dane elektryczne: Typ silnika: - 160MD Nominalna moc silnika - P2: - 15 kW Moc (P2) wymagana przez pompę: - 15 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-415D/660-690Y V Prąd znamionowy: - 28,0-26,0/16,2-15,6 A Prąd uruchomienia: - 660-780 % Cos fi -współczynnik mocy: - 0.89-0.87 Prędkość nominalna: - 2930-2950 obr/min Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 91.9-91.9 % Sprawność silnika przy obciążeniu 3/4: - 92.4-92.7 % Sprawność silnika przy obciążeniu 1/2: - 92.4-92.3 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - 55 Dust/Jetting Klasa izolacji (IEC 85): - F Nr silnika: - 85905162 |
Inne: Minimalny wskaźnik sprawności MEI: - 0.70 Masa netto: - 146 kg Masa: - 204 kg Kraj pochodzenia: - DK Numer taryfy celnej nr.: - 84137075 |
