Opis produktu

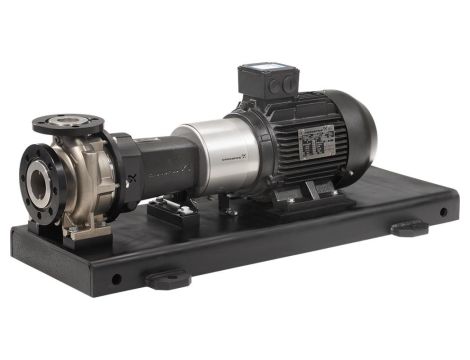

NK 40-200/206 AA2F2KESBQQENW1
Układy sterowania:
Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Kołnierze są typu PN 16 o wymiarach według EN 1092-1. Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest wyposażona w asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 2945 obr/min Przepływ znamionowy: - 55.85 m³/h Pompa z silnikiem: - Y Wysokość podnoszenia: - 45.17 m Rzeczywista średnica wirnika: - 206 mm Nominalna średnica wirnika: - 200 Kod uszczelnienia wału: - BQQE Typ uszczelnienia mechanicznego: - Single Tolerancja krzywej: - ISO9906:2012 3B Konstrukcja łożyska: - Standard |
Materiały: Korpus pompy: - Stal nierdzewna Obudowa pompy: - EN 1.4408 Korpus pompy: - ASTM CF8M Załóż matę pierścieniową.: - Stainless steel Kołnierz: - Cast iron - EN-GJS-500-7 - ASTM 70-50-05 Wirnik: - Stainless steel - EN 1.4408 - ASTM CF8M Internal pump house coating: - No coating Wał: - Stainless steel - EN 1.4401 - AISI 316 |
Instalacja: Maksymalna temperatura otoczenia: - 60 °C Maksymalne ciśnienie pracy: - 16 bar Standard połączeń rurowych: - EN 1092-1 Rodzaj przyłącza wlotowego: - DIN Rodzaj przyłącza wylotowego: - DIN Wielkość przyłącza wlotowego : - DN 65 Wielkość przyłącza wylotowego: - DN 40 Ciśnienie znamionowe do podłączenia: - PN 16 Typ sprzęgła: - Flexible w/spacer Base frame design: - EN/ISO Code for base frame: - 6 Grouting (Yes/No): - N |
Dane elektryczne: Typ silnika: - 160MB Nominalna moc silnika - P2: - 11 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-415D/660-690Y V Prąd znamionowy: - 20,8-19,8/12,0-11,8 A Prąd uruchomienia: - 660-780 % Cos fi -współczynnik mocy: - 0.88-0.84 Prędkość nominalna: - 2940-2950 obr/min Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 91.2-91.2 % Sprawność silnika przy obciążeniu 3/4: - 91.8-91.8 % Sprawność silnika przy obciążeniu 1/2: - 91.3-91.2 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - 55 Dust/Jetting Klasa izolacji (IEC 85): - F Nr silnika: - 87420024 Bearing insulation type N-end: - Steel Bearing |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.59 Masa netto: - 221 kg Waga brutto: - 236 kg Koszt wysyłki: - 0.466 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137059 Język na tabliczce znamionowej pompy: - GB |
