Opis produktu

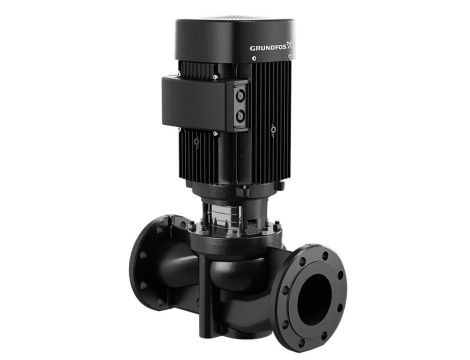

TP 40-160/2 A-F-A-BQQE-FY2
Układy sterowania:
Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line). Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Pompa jest wyposażona w nieodciążone uszczelnienie z mieszkiem gumowym. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 6/10 wg DIN (EN 1092-2 i ISO 7005-2). Pompa jest wyposażona w asynchroniczny silnik elektryczny chłodzony wentylatorem.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 3450 obr/min Przepływ znamionowy: - 13.6 m³/h Wysokość podnoszenia: - 10.6 m Rzeczywista średnica wirnika: - 86 mm Kod uszczelnienia wału: - BQQE Tolerancja krzywej: - ISO9906:2012 3B2 |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Wirnik: - Stainless steel - EN 1.4301 - AISI 304 |
Instalacja: Zakres temperatury otoczenia: - -30 .. 60 °C Maksymalne ciśnienie pracy: - 10 bar Maks. ciśnienie przy temp: - 10 bar / 120 °C Rodzaj przyłącza: - DIN Rozmiar połączenia: - DN 40 Ciśnienie znamionowe do podłączenia: - PN 6/10 Długość montażowa: - 250 mm Rozmiar kołnierza silnika: - FT100 |
Dane elektryczne: Typ silnika: - 80A Nominalna moc silnika - P2: - 0.75 kW Częstotliwość podstawowa: - 60 Hz Napięcie nominalne: - 3 x 220-255D/380-440Y V Prąd znamionowy: - 2,95-2,75/1,70-1,60 A Prąd uruchomienia: - 600-740 % Cos fi -współczynnik mocy: - 0.86-0.77 Prędkość nominalna: - 3410-3470 obr/min Klasa efektywności IE: - NEMA Premium / IE3 60Hz Sprawność silnika przy pełnym obciążeniu: - 77.0-77.0 % Sprawność silnika przy obciążeniu 3/4: - 84.4-84.6 % Sprawność silnika przy obciążeniu 1/2: - 84.5-83.0 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - 55 Dust/Jetting Klasa izolacji (IEC 85): - F Nr silnika: - 85U05104 |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 22 kg Waga brutto: - 25.5 kg Koszt wysyłki: - 0.08 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 |
