Opis produktu

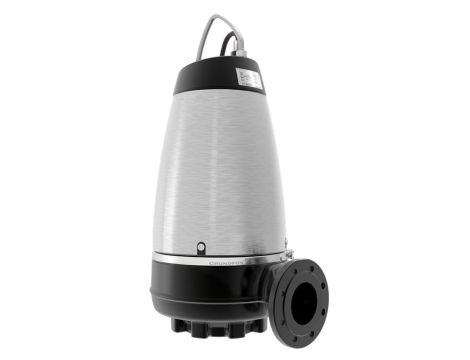

SE1.100.150.75.4.51D.B
Układy sterowania:
Normalnie ssąca jednostopniowa pompa odśrodkowa przeznaczona do tłoczenia wody brudnej i procesowej oraz nieoczyszczonych ścieków surowych. Pompa jest przeznaczona zarówno do pracy ciągłej, jak i przerywanej. Układ chłodzenia niewykorzystujący cieczy i niewymagający konserwacji umożliwia montaż podwodny i suchy. Rewolucyjny wirnik S-tube® umożliwia tłoczenie cieczy zawierających cząstki stałe o wielkości do 100 mm i nadaje się do tłoczenia ścieków o zawartości suchej masy do 3%. Unikalny zaciskowy system do montażu ze stali nierdzewnej pozwala na szybkie i łatwe odłączenie pompy od silnika w związku z serwisowaniem i kontrolą. Specjalne narzędzia nie są wymagane.
Ciecz: Zakres temperatury cieczy: - 10 .. 40 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Przepływ znamionowy: - 50.4 l/s Maksymalne natężenie przepływu: - 83.3 l/s Wysokość podnoszenia: - 11 m Typ wirnika: - S-TUBE Max. Cząstka: - 100 mm Podstawowe uszczelnienie wału: - SIC/SIC Max. sprawność hydrauliczna: - 74 % Zatwierdzenia: - EN12050-1 Tolerancja krzywej: - ISO9906:2012 3B2 Cooling jacket (Yes/No): - Y |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN 1561 EN-GJL-250 Wirnik: - Cast iron - EN 1561 EN-GJL-250 |
Instalacja: Zakres temperatury otoczenia: - 0 .. 40 °C Maksymalne ciśnienie pracy: - 6 bar Rodzaj przyłącza wlotowego: - DIN Rodzaj przyłącza wylotowego: - DIN Wielkość przyłącza wlotowego : - DN 150 Wielkość przyłącza wylotowego: - DN 150 Pressure rating for outlet connection: - PN 10 Maximum installation depth: - 7 m Auto coupling: - 96090995 |
Dane elektryczne: Pobór mocy P1: - 9 kW Moc wyjściowa - P2: - 7.5 kW Częstotliwość podstawowa: - 50 Hz Napięcie znamionowe: - 3 x 380-415 V Tolerancja napięcia: - +6/-10 % Max załączeń na godzinę: - 20 Prąd znamionowy: - 17.7-17.5 A Prąd znamionowy przy 2/4 obciążenia: - 13.4 A Prąd znamionowy przy 1/2 obciążenia: - 10.9 A Prąd uruchomienia: - 107 A Prąd znamionowy przy braku obciążenia: - 7.4 A Cos phi - współczynnik mocy: - 0.79 Cos phi - wsp.m. przy braku obciążenia: - 0.12 Cos phi - wsp.m. przy 3/4 obciążenia: - 0.72 Cos phi - wsp.m. przy 1/2 obciążenia: - 0.61 Prędkość nominalna: - 1455 obr/min Moment obrotowy zablokowanego wirnika: - 91 Nm Moment krytyczny: - 141 Nm Moment bezwładności: - 0.2203 kg m² Sprawność silnika przy pełnym obciążeniu: - 83.4 % Sprawność silnika przy 3/4 obciążenia: - 83.5 % Sprawność silnika przy 1/2 obciążenia: - 81.3 % Liczba biegunów: - 4 Metoda rozruchu: - SD Rodzaj ochrony (IEC 34-5): - IP68 Klasa izolacji (IEC 85): - F Wykonanie przeciwwybuchowe: - nie Wbudowana ochrona silnika: - THERMAL SWITCH Typ kabla: - LYNIFLEX Długość kabla zasilającego: - 10 m Wtyczka zasilająca: - No plug |
Inne: Masa netto: - 233 kg Waga brutto: - 252 kg duński nr VVS: - 391287368 Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137021 |
