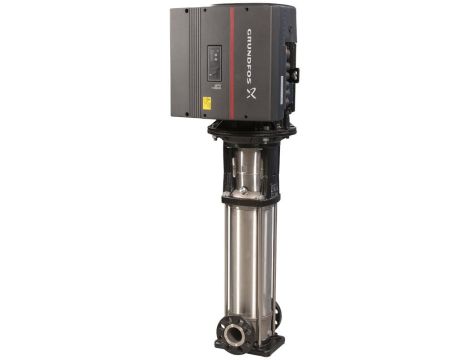

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tym samym poziomie (linii). Części pompy będące w kontakcie z cieczą wykonane są ze stali nierdzewnej. Kasetowe uszczelnienie wału zapewnia wysoką niezawodność, bezpieczeństwo obsługi oraz łatwy serwis i dostęp. Przeniesienie mocy odbywa się poprzez sprzęgło dzielone. Rurociągi podłączane są za pomocą kołnierzy DIN-ANSI-JIS.
Pompa jest wyposażona w 3-fazowy asynchroniczny silnik elektryczny, chłodzony wentylatorem, montowany na stopach. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań. Panel sterowania na skrzynce zaciskowej silnika umożliwia ustawienie wymaganej wartości zadanej, a także ustawienie pompy na pracę „Min.” lub „Maks.” lub na „Stop” (zatrzymanie). Panel sterowania posiada wskaźniki świetlne do sygnalizacji „Pracy” i „Usterki”.
Komunikacja z pompą jest możliwa za pomocą aplikacji Grundfos GO Remote (wyposażenie dodatkowe). Aplikacja zdalnego sterowania umożliwia dodatkowe ustawienia, jak również odczyt szeregu parametrów, takich jak „Wartość rzeczywista”, „Prędkość obrotowa”, „Moc wejściowa” i całkowity „Pobór mocy”.
Skrzynka zaciskowa posiada zaciski dla następujących podłączeń:
|
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 3528 obr/min Przepływ znamionowy: - 25.3 m³/h Wysokość podnoszenia: - 136.6 m Orientacja pompy: - Vertical Układ uszczelnienia wału: - Single Kod uszczelnienia wału: - HQQE Zatwierdzenia: - CE,EAC,UKCA,SEPRO Atesty higieniczne: - WRAS,ACS Tolerancja krzywej: - ISO9906:2012 3B |
Materiały: Podstawa: - Stal nierdzewna - EN 1.4408 - AISI 316 Wirnik: - Stainless steel - EN 1.4301 - AISI 304 Łożysko: - SIC |
Instalacja: Maksymalna temperatura otoczenia: - 40 °C Maksymalne ciśnienie pracy: - 25 bar Maks. ciśnienie przy temp: - 25 bar / 120 °C - 25 bar / -20 °C Rodzaj przyłącza: - DIN / ANSI / JIS Wielkość przyłącza wlotowego : - DN 50 Wielkość przyłącza wylotowego: - DN 50 Ciśnienie znamionowe do podłączenia: - PN 25 Klasa kołnierza wlotowego: - 300 lb Rozmiar kołnierza silnika: - FF300 |
Dane elektryczne: Standard silnika: - IEC Typ silnika: - 160MD Nominalna moc silnika - P2: - 15 kW Moc (P2) wymagana przez pompę: - 15 kW Silnik za duży / za mały: - Standardowa wielkość silnika Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-480 V Prąd znamionowy: - 30.0-26.0 A Cos fi -współczynnik mocy: - 0.91-0.86 Prędkość nominalna: - 480-3540 obr/min Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 91.9 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 85901025 |
Układy sterowania: Frequency converter: - Wbudowana Czujnik ciśnienia: - Nie |
Inne: Pozycja skrzynki zaciskowej: - 6 Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 204 kg Waga brutto: - 255 kg Koszt wysyłki: - 0.819 m³ |
