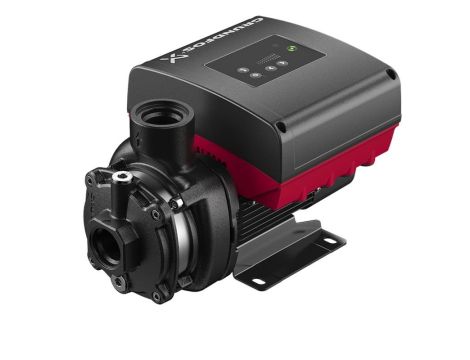

Grundfos - Cicha pompa wielostopniowaz wlotem osiowym CME10-1 A-S-A-E-AQQE 98395030

CME10-1 A-S-A-E-AQQE

CME to kompaktowe poziome pompy wielostopniowe z wirnikiem pompy osadzonym bezpośrednio na wale silnika: 1-fazowego, 200-240 V, 50 / 60 Hz Hz. Silnik typu E zamontowany na łapach.
Silnik pomp CME posiada zintegrowaną przetwornicę częstotliwości i regulator PI w skrzynce zaciskowej. Nie jest wymagane żadne zabezpieczenia dla silnika i elektroniki, ponieważ pompa posiada zintegrowane zabezpieczenie przeciążeniowe i termiczne. Pompa posiada osiowy króciec ssawny i promieniowy króciec tłoczny oraz specjalnie zaprojektowane uszczelnienie wału AQQE. Wał, wirniki, komory i korki zalewowe wykonane są ze stali nierdzewnej. Króćce ssawny i tłoczny wykonane są z Żeliwo szare.

Jeżeli wymagana jest praca regulowana do pomp CME można podłączyć zewnętrzny przetwornik:

przepływu różnicy ciśnień temperatury

Zestaw z przetwornikiem jest dostępny, jako osprzęt.

Pompa jest wyposażona w panel sterowania umożliwiający ustawienie:

Wymaganej wartości zadanej Charakterystyki min. Charakterystyki maks. Wyłączenia

Panel sterowania posiada diody sygnalizacyjne "Pracy" i "Zakłócenia".

Komunikacja z pompą jest możliwa przy pomocy pilota R100 umożliwiającego dalsze ustawienia oraz odczyt różnych parametrów takich, jak:

Aktualna wartość Prędkość obrotowa Moc wejściowa Pobór mocy

W skrzynce zaciskowej znajdują się zaciski dla:

Zewnętrznego zał./wył. (styki bezpotencjałowe) Zewnętrznej wartości zadanej ustawianej sygnałem analogowym, 0 - 10 V, 0(4) - 20 mA, zasilania 10 V dla potencjometru wartości zadanej, Imax = 5 mA, przetwornika, 0 - 10 V, 0(4) - 20 mA, zasilania 24 V przetwornika Imax = 40 mA, wejścia sterowania wymuszonego charakterystyki MIN., MAKS., Zakłócenia zewnętrznego i Łącznika przepływu (styk bezpotencjałowy) przekaźnika bezpotencjałowego sygnału zakłócenia ze stykiem przełączającym, RS485 GENIbus

Ciecz:
Czynnik tloczony: - Woda
Zakres temperatury cieczy: - -20 .. 90 °C
Temperatura cieczy podczas pracy: - 20 °C
Gęstość: - 998.2 kg/m³

Techniczne: Prędkość obrotowa pompy: - 3480 obr/min Wydajność nominalna: - 12 m³/h H nominalne: - 19.7 m Kod uszczelnienia wału. 1: - Typ 2: Pierścień obrotowy 3: Pierścień stacjonarny 4: Części gumowe: AQQE Dopuszczenia na tabliczce znamionowej: - CE,TR,EAC Tolerancje charakterystyki: - ISO9906:2012 3B

Materiały: Korpus pompy: - Żeliwo szare   - EN-JL1030   - ASTM 30 B Wirnik: - Stal nierdzewna   - DIN W.-Nr. 1.4301   - AISI 304 Części gumowe: - EPDM

Instalacja: Maksymalna temperatura otoczenia: - 40 °C Maksymalne ciśnienie pracy: - 10 bar Maks. ciśnienie przy temp: - 10 bar / 90 °C Kołnierz standardowy: - Gwint wewn. NPT Króciec ssawny: - NPT 1 1/2 Wylot pompy: - NPT 1 1/2

Dane elektryczne: Typ silnika: - 80B Nominalna moc silnika - P2: - 1.1 kW Częstotliwość podstawowa: - 50 / 60 Hz Napięcie nominalne: - 1 x 200-240 V Prąd znamionowy: - 6.70-5.60 A Prędkość nominalna: - 360-4000 obr/min Klasa efektywności IE: - IE5 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F

Inne: Minimalny wskaźnik sprawności MEI: - 0.7 Masa netto: - 22.7 kg Masa: - 26.2 kg Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137075
