Opis produktu

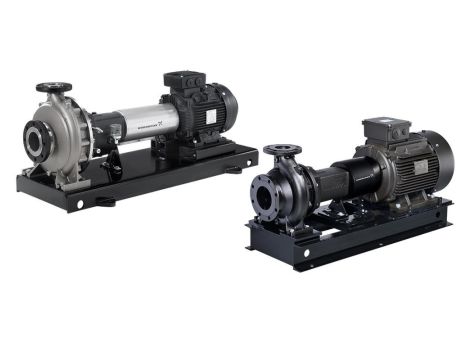

NK 65-250/265 A1F2AE-SBQQE
Ciecz:
Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Kołnierze są typu PN 16 o wymiarach według EN 1092-2. Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest wyposażona w asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy.
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 1770 obr/min Przepływ znamionowy: - 89.9 m³/h Wysokość podnoszenia: - 31.1 m Rzeczywista średnica wirnika: - 265 mm Nominalna średnica wirnika: - 250 Układ uszczelnienia wału: - Single Kod uszczelnienia wału: - BQQE Wtórne uszczelnienie wału: - None Tolerancja krzywej: - ISO9906:2012 3B Konstrukcja łożyska: - 17500 |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - A48-40 B Załóż matę pierścieniową.: - High alloy brass(CuZn34Mn3AI2 Wirnik: - Cast iron - EN-GJL-200 - A48-30 B Części gumowe: - EPDM |
Instalacja: Maksymalna temperatura otoczenia: - 55 °C Maksymalne ciśnienie pracy: - 16 bar Standard połączeń rurowych: - EN 1092-2 Wielkość przyłącza wlotowego : - DN 80 Wielkość przyłącza wylotowego: - DN 65 Ciśnienie znamionowe do podłączenia: - PN 16 Typ sprzęgła: - Standard Łożysko smarne: - Grease Base frame design: - EN / ISO |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 11 kW Częstotliwość podstawowa: - 60 Hz Napięcie nominalne: - 3 x 440-480D V Prąd znamionowy: - 18 A [18.9-17.1 A] Prąd uruchomienia: - 790-790 % Cos fi -współczynnik mocy: - 0.83 Prędkość nominalna: - 1780 obr/min Wydajność: - IE3 92,4% Klasa efektywności IE: - IE3 / NEMA Premium Sprawność silnika przy pełnym obciążeniu: - 92.4-92.4 % Sprawność silnika przy obciążeniu 3/4: - 92.4-92.4 % Sprawność silnika przy 1/2 obciążenia 2. wartość: - 91.3-91.3 % [91.7-91.7 %] Liczba biegunów: - 4 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 98957795 Bearing insulation type N-end: - N |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.67 Masa netto: - 273 kg Waga brutto: - 288 kg Koszt wysyłki: - 0.53 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137059 |
