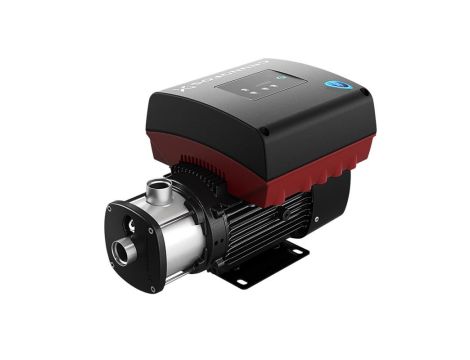

Grundfos - Wielostopniowa Pompa monoblokowa z wlotem osiowym CME 5-7 A-R-G-E-AQQE S-A-D-N 99176057

CME 5-7 A-R-G-E-AQQE S-A-D-N

Kompaktowa, niezawodna, pozioma, wielostopniowa pompa odśrodkowa z osiowym wlotem i króćcem ssawnym oraz promieniowym króćcem tłocznym. Części pompy będące w kontakcie z cieczą są wykonane ze stali nierdzewnej wysokiej jakości. Mechanicznym uszczelnieniem wału jest specjalnie zaprojektowane, nieodciążone uszczelnienie z O-ringiem. Przyłączenie rurociągów odbywa się za pomocą wewnętrznych gwintów rurowych Whitwortha, Rp (ISO 7/1). Pompa wyposażona jest w 3-fazowy synchroniczny silnik elektryczny ze stałymi magnesami, chłodzony wentylatorem. Sprawność silnika została sklasyfikowana jako IE5, zgodnie z IEC 60034-30-2. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań. Panel sterowania na skrzynce zaciskowej silnika umożliwia ustawienie wymaganej wartości zadanej, a także ustawienie pompy na pracę „Min.” lub „Maks.” lub na „Stop” (zatrzymanie). Wskaźnik Grundfos Eye na panelu sterowania zapewnia wizualną informację o stanie pompy, a mianowicie:

„Zasilanie włączone”: Silnik pracuje (wskaźnik obracający się świeci na zielono) lub nie pracuje (wskaźnik stały świeci ciągle na zielono) „Ostrzeżenie”: Silnik nadal pracuje (wskaźnik obracający się świeci na żółto) lub zatrzymał się (wskaźnik stały świeci ciągle na żółto) „Alarm”: Silnik zatrzymał się (wskaźnik miga na czerwono).

Komunikacja z pompą jest możliwa za pomocą aplikacji Grundfos GO Remote (wyposażenie dodatkowe). Aplikacja zdalnego sterowania umożliwia dodatkowe ustawienia, jak również odczyt szeregu parametrów, takich jak „Wartość rzeczywista”, „Prędkość obrotowa”, „Moc wejściowa” i całkowity „Pobór mocy”. Skrzynka zaciskowa posiada zaciski dla następujących podłączeń:

jedno dedykowane wejście cyfrowe dwa wejścia analogowe, 0(4)-20 mA, 0-5 V, 0-10 V, 0,5 - 3,5 V napięcie zasilania 5 V dla potencjometru i czujnika jedno konfigurowane wejście cyfrowe lub wyjście typu otwarty kolektor wejście i wyjście przetwornika cyfrowego firmy Grundfos (Grundfos Digital Sensor) napięcie zasilania 24 V dla czujników dwa wyjścia przekaźnika sygnału (styki bezpotencjałowe) podłączenie sieci GENIbus interfejs modułu komunikacyjnego Grundfos CIM.

Układy sterowania:
Frequency converter: - Wbudowana

Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -20 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³

Techniczne: Prędkość pompy, na której oparte są dane pompy: - 3480 obr/min Przepływ znamionowy: - 5.64 m³/h Wysokość podnoszenia: - 78.44 m Kod uszczelnienia wału: - AQQE Zatwierdzenia: - CE,EAC,CURUS,UKCA Atesty higieniczne: - WRAS,ACS,NSF61,UBA Tolerancja krzywej: - ISO9906:2012 3B

Materiały: Korpus pompy: - Stal nierdzewna Obudowa pompy: - EN 1.4401 Korpus pompy: - AISI 316 Wirnik: - Stainless steel   - EN 1.4401   - AISI 316

Instalacja: Zakres temperatury otoczenia: - -20 .. 55 °C Maksymalne ciśnienie pracy: - 16 bar Maks. ciśnienie przy temp: - 16 bar / 90 °C   - 10 bar / 120 °C Rodzaj przyłącza: - Rp Wielkość przyłącza wlotowego : - 1 1/4 inch Wielkość przyłącza wylotowego: - 1 inch Pozycja wyjściowa: - 12

Dane elektryczne: Standard silnika: - IEC Rozmiar korpusu: - 100A Moc wyjściowa - P2: - 3 kW Częstotliwość podstawowa: - 50 / 60 Hz Odpowiedni dla 50/60 Hz: - Tak Napięcie znamionowe: - 3 x 380-500 V Prąd znamionowy: - 5.80-4.80 A Prędkość znamionowa: - 360-3456 obr/min Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F

Inne: Pozycja skrzynki zaciskowej: - 12 Minimalny wskaźnik sprawności, MEI ≥: - 0.7 Masa netto: - 29.3 kg Waga brutto: - 32.8 kg duński nr VVS: - 385232170 Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137075
