Opis produktu

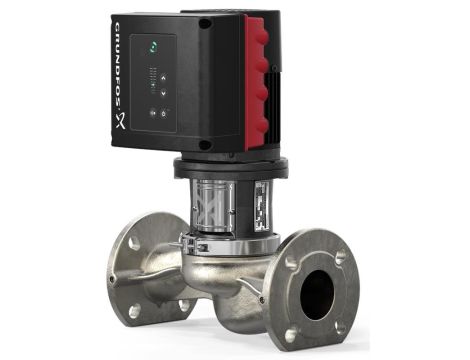

TPE2 40-240 N-A-F-I-BQBE-HYC
Układy sterowania:
Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line). Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 6/10 wg DIN (EN 1092-2 i ISO 7005-2). Pompa wyposażona jest w synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Sprawność silnika została sklasyfikowana jako IE5, zgodnie z IEC 60034-30-2.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - 0 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 5500 obr/min Przepływ znamionowy: - 22.4 m³/h Wysokość podnoszenia: - 18.6 m Rzeczywista średnica wirnika: - 74 mm Kod uszczelnienia wału: - BQBE Tolerancja krzywej: - ISO9906:2012 3B2 |
Materiały: Korpus pompy: - Stal nierdzewna Obudowa pompy: - EN 1.4308 Korpus pompy: - ASTM CF8 Wirnik: - Composite Wirnik nominalny: - PES+30% GF |
Instalacja: Zakres temperatury otoczenia: - -20 .. 50 °C Maksymalne ciśnienie pracy: - 10 bar Maks. ciśnienie przy temp: - 10 bar / 120 °C Rodzaj przyłącza: - DIN Rozmiar połączenia: - DN 40 Ciśnienie znamionowe do podłączenia: - PN 6/10 Długość montażowa: - 250 mm Rozmiar kołnierza silnika: - 56C |
Dane elektryczne: Typ silnika: - 90SB Nominalna moc silnika - P2: - 1.5 kW Częstotliwość podstawowa: - 50 / 60 Hz Napięcie nominalne: - 3 x 380-500 V Prąd znamionowy: - 3.05-2.50 A Cos fi -współczynnik mocy: - 0.90-0.83 Prędkość nominalna: - 480-5900 obr/min Klasa efektywności IE: - IE5 Sprawność silnika przy pełnym obciążeniu: - 89.1 % Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 99138045 |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 27.6 kg Waga brutto: - 35.1 kg Koszt wysyłki: - 0.104 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 |
