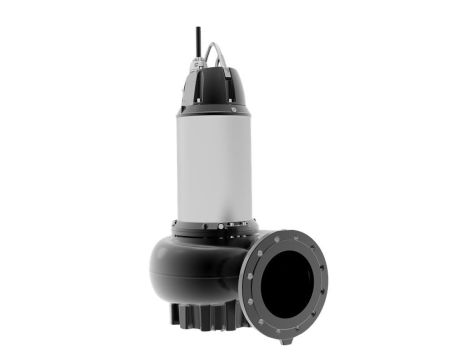

Normalnie ssąca jednostopniowa pompa odśrodkowa przeznaczona do tłoczenia wody brudnej i procesowej oraz nieoczyszczonych ścieków surowych. Pompa jest przeznaczona zarówno do pracy ciągłej, jak i przerywanej. Dzięki płaszczowi chłodzącemu pompa może pracować na mokro lub na sucho bez konieczności stosowania chłodzenia silnika. Rewolucyjny wirnik S-tube® umożliwia tłoczenie cieczy zawierających cząstki stałe o wielkości do 85 mm i nadaje się do tłoczenia ścieków o zawartości suchej masy do 3%. Układ regulacji szczeliny wirnika SmartTrim umożliwia zapewnienie maksymalnej wydajności pompy. Układ uszczelek Grundfos SmartSeal zapewnia szczelność w przypadku montażu na autozłączu Pompa jest wyposażona w wysoce sprawny silnik Grundfos zbudowany na elementach silnika IE3.
Ciecz: Zakres temperatury cieczy: - 10 .. 40 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Maksymalne natężenie przepływu: - 83.1 l/s Typ wirnika: - S-TUBE Max. Cząstka: - 85 mm Zatwierdzenia: - CE,EAC,RCM Tolerancja krzywej: - ISO9906:2012 3B2 Cooling jacket (Yes/No): - Y |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN 1561 EN-GJL-250 Wirnik: - Stainless steel - EN 1.4408 - ASTM A351 CF8M Silnik: - Żeliwo szare - EN 1561 EN-GJL-250 Uszczelnienie wału: - SIC-SIC Secondary shaft seal: - SIC-CARBON |
Instalacja: Zakres temperatury otoczenia: - -20 .. 40 °C Maksymalne ciśnienie pracy: - 8 bar Kołnierz standardowy: - DIN Wielkość przyłącza wlotowego : - DN 150 Wielkość przyłącza wylotowego: - DN 100 Ciśnienie: - PN 10 Maximum installation depth: - 20 m System autozłącza: - 96102241 Instalazja pozioma: - 99867050 Stand.branżowe: - 92593750 Zakres korpusu: - 52 |
Dane elektryczne: Pobór mocy P1: - 11.6 kW Moc wyjściowa - P2: - 10 kW Częstotliwość podstawowa: - 50 Hz Napięcie znamionowe: - 3 x 380-415/660-690 V Tolerancja napięcia: - +10/-10 % Max załączeń na godzinę: - 20 Prąd znamionowy: - 23-21/13-13 A Max. zużycie prądu: - 21 A Prąd uruchomienia: - 156 A Prąd znamionowy przy braku obciążenia: - 10.4 A Prędkość nominalna: - 1482 obr/min Sprawność silnika przy pełnym obciążeniu: - 86 % Sprawność silnika przy obciążeniu 3/4: - 85 % Sprawność silnika przy obciążeniu 1/2: - 84 % Liczba biegunów: - 4 Metoda rozruchu: - Y/D Rodzaj ochrony (IEC 34-5): - IP68 Klasa izolacji (IEC 85): - H Wykonanie przeciwwybuchowe: - nie Typ kabla: - S1BN8-F Długość kabla zasilającego: - 10 m Winding resistance: - 0.690 Ohm Cos phi 1/1: - 0.80 Cos phi 1/2: - 0.69 Cos phi 3/4: - 0.74 |
Inne: Masa netto: - 326 kg Waga brutto: - 354 kg Koszt wysyłki: - 1.04 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137021 |
