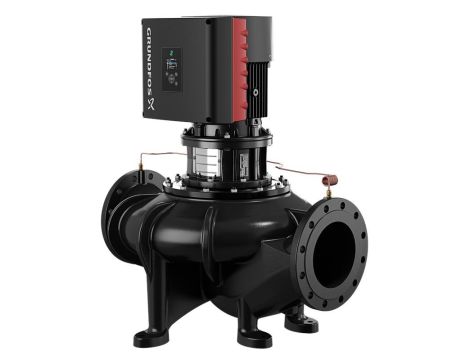

Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line). Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Pompa jest wyposażona w nieodciążone uszczelnienie z mieszkiem gumowym. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 16 wg DIN (EN 1092-2 i ISO 7005-2). Pompa wyposażona jest w synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Sprawność silnika została sklasyfikowana jako IE5, zgodnie z IEC 60034-30-2. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań. Pompa wyposażona jest w czujnik różnicy ciśnienia.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 1450 obr/min Przepływ znamionowy: - 313 m³/h Wysokość podnoszenia: - 4 m Rzeczywista średnica wirnika: - 200-130 mm Kod uszczelnienia wału: - BQQE Tolerancja krzywej: - ISO9906:2012 3B2 |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Wirnik: - Cast iron - EN-GJL-200 - ASTM class 30 |
Instalacja: Zakres temperatury otoczenia: - -20 .. 50 °C Maksymalne ciśnienie pracy: - 16 bar Maks. ciśnienie przy temp: - 16 bar / 120 °C Rodzaj przyłącza: - DIN Rozmiar połączenia: - DN 200 Ciśnienie znamionowe do podłączenia: - PN 16 Długość montażowa: - 900 mm Rozmiar kołnierza silnika: - FF265 |
Dane elektryczne: Typ silnika: - 132SG Nominalna moc silnika - P2: - 5.5 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-500 V Prąd znamionowy: - 10.5-8.40 A Cos fi -współczynnik mocy: - 0.92-0.88 Prędkość nominalna: - 180-2200 obr/min Klasa efektywności IE: - IE5 Sprawność silnika przy pełnym obciążeniu: - 91.9 % Liczba biegunów: - 4 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 98971267 |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 275 kg Waga brutto: - 371 kg Koszt wysyłki: - 1.68 m³ duński nr VVS: - 381959070 Fiński numer LVI: - 4616443 Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 |
