Opis produktu

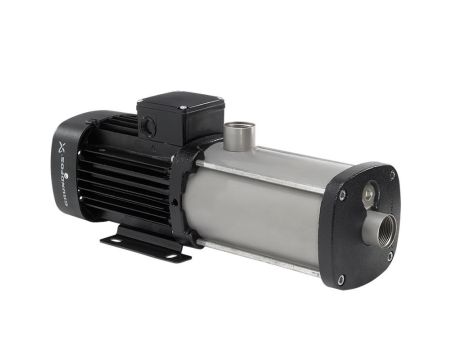

CM 10-3 A-R-G-E-AQQE E1-A-A-N
Układy sterowania:
Kompaktowa, niezawodna, pozioma, wielostopniowa pompa odśrodkowa z osiowym wlotem i króćcem ssawnym oraz promieniowym króćcem tłocznym. Części pompy będące w kontakcie z cieczą są wykonane ze stali nierdzewnej wysokiej jakości. Mechanicznym uszczelnieniem wału jest specjalnie zaprojektowane, nieodciążone uszczelnienie z O-ringiem. Przyłączenie rurociągów odbywa się za pomocą wewnętrznych gwintów rurowych Whitwortha, Rp (ISO 7/1). Pompa jest wyposażona w 3-fazowy asynchroniczny silnik elektryczny, chłodzony wentylatorem, montowany na stopach.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -20 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 3480 obr/min Przepływ znamionowy: - 12 m³/h Wysokość podnoszenia: - 54.77 m Kod uszczelnienia wału: - AQQE Zatwierdzenia: - CE,CULUS,EAC,CURUS,UKCA Atesty higieniczne: - WRAS,ACS,NSF61,UBA Tolerancja krzywej: - ISO9906:2012 3B |
Materiały: Korpus pompy: - Stal nierdzewna Obudowa pompy: - EN 1.4401 Korpus pompy: - AISI 316 Wirnik: - Stainless steel - EN 1.4401 - AISI 316 |
Instalacja: Zakres temperatury otoczenia: - -20 .. 55 °C Maksymalne ciśnienie pracy: - 16 bar Maks. ciśnienie przy temp: - 16 bar / 90 °C - 10 bar / 120 °C Rodzaj przyłącza: - Rp Wielkość przyłącza wlotowego : - 1 1/2 inch Wielkość przyłącza wylotowego: - 1 1/2 inch Pozycja wyjściowa: - 12 |
Dane elektryczne: Standard silnika: - IEC Rozmiar korpusu: - 100BB Klasa efektywności IE: - IE3 / NEMA Premium Moc wyjściowa - P2: - 4 kW Częstotliwość podstawowa: - 60 Hz Odpowiedni dla 50/60 Hz: - Nie Napięcie znamionowe: - 3 x 220-230YY/440-480Y V Współczynnik serwisowy: - 1.00 Prąd znamionowy: - 14,8-14,2/7,2-7,0 A Prędkość znamionowa: - 3520-3530 obr/min Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Wbudowana ochrona silnika: - żaden Dołączony kabel (tak / nie): - N |
Inne: Pozycja skrzynki zaciskowej: - 12 Minimalny wskaźnik sprawności, MEI ≥: - 0.52 Masa netto: - 35.5 kg Waga brutto: - 38 kg Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137075 |
