Opis produktu

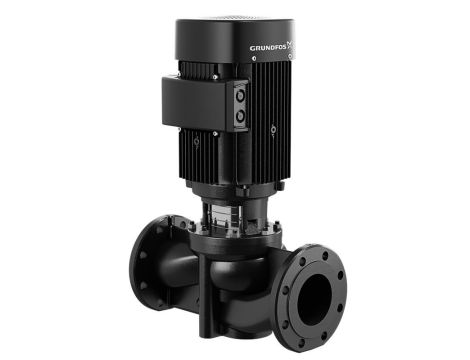

TP 65-60/4 A-F-A-BQQE-EW3
Układy sterowania:
Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line). Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Pompa jest wyposażona w nieodciążone uszczelnienie z mieszkiem gumowym. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 6/10 wg DIN (EN 1092-2 i ISO 7005-2). Pompa jest wyposażona w asynchroniczny silnik elektryczny chłodzony wentylatorem.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 1420 obr/min Przepływ znamionowy: - 25.1 m³/h Wysokość podnoszenia: - 4.52 m Rzeczywista średnica wirnika: - 128 mm Kod uszczelnienia wału: - BQQE Tolerancja krzywej: - ISO9906:2012 3B2 |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Wirnik: - Stainless steel - EN 1.4301 - AISI 304 |
Instalacja: Zakres temperatury otoczenia: - -20 .. 55 °C Maksymalne ciśnienie pracy: - 10 bar Maks. ciśnienie przy temp: - 10 bar / 120 °C Rodzaj przyłącza: - DIN Rozmiar połączenia: - DN 65 Ciśnienie znamionowe do podłączenia: - PN 6/10 Długość montażowa: - 340 mm Rozmiar kołnierza silnika: - FT100 |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 0.55 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 220-240D/380-420Y V Prąd znamionowy: - 2.2/1.26 A Prąd uruchomienia: - 590-590 % Cos fi -współczynnik mocy: - 0.78 Prędkość nominalna: - 1440 obr/min Wydajność: - IE3 80,8% Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 80.8-80.8 % Sprawność silnika przy obciążeniu 3/4: - 81.1-81.1 % Sprawność silnika przy obciążeniu 1/2: - 79.3-79.3 % Liczba biegunów: - 4 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 99900479 |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 37.5 kg Waga brutto: - 42.2 kg Koszt wysyłki: - 0.091 m³ duński nr VVS: - 381824060 Fiński numer LVI: - 4616069 Norweski NRF nr.: - 9043575 Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 |
