Opis produktu

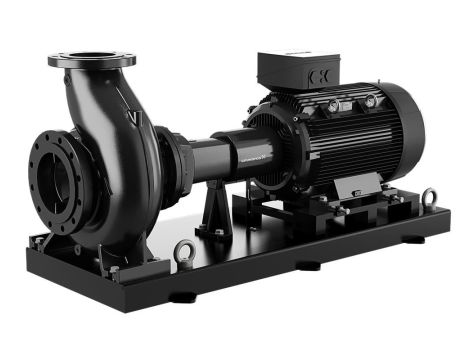

NK 100-315/312 AA1F2AESBQQEQW3
Układy sterowania:
Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Kołnierze są typu PN 16 o wymiarach według EN 1092-2. Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest wyposażona w asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 1470 obr/min Przepływ znamionowy: - 178.9 m³/h Pompa z silnikiem: - Y Wysokość podnoszenia: - 30.73 m Rzeczywista średnica wirnika: - 312 mm Nominalna średnica wirnika: - 315 Kod uszczelnienia wału: - BQQE Typ uszczelnienia mechanicznego: - Single Tolerancja krzywej: - ISO9906:2012 3B Konstrukcja łożyska: - Standard |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Załóż matę pierścieniową.: - Mosiądz Wirnik: - Cast iron - EN-GJL-200 - ASTM class 30 Internal pump house coating: - CED Wał: - Stainless steel - EN 1.4301 - AISI 304 |
Instalacja: Maksymalna temperatura otoczenia: - 55 °C Maksymalne ciśnienie pracy: - 16 bar Standard połączeń rurowych: - EN 1092-2 Rodzaj przyłącza wlotowego: - DIN Rodzaj przyłącza wylotowego: - DIN Wielkość przyłącza wlotowego : - DN 125 Wielkość przyłącza wylotowego: - DN 100 Ciśnienie znamionowe do podłączenia: - PN 16 Typ sprzęgła: - Flexible w/o spacer Base frame design: - EN/ISO Code for base frame: - 7B ST Grouting (Yes/No): - N |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 22 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-420D/660-725Y V Prąd znamionowy: - 41/24 A Prąd uruchomienia: - 680-680 % Cos fi -współczynnik mocy: - 0.83 Prędkość nominalna: - 1470 obr/min Wydajność: - IE3 93% Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 93-93 % Sprawność silnika przy obciążeniu 3/4: - 93.6-93.6 % Sprawność silnika przy obciążeniu 1/2: - 93.6-93.6 % Liczba biegunów: - 4 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 98957807 Bearing insulation type N-end: - Steel Bearing |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 424 kg Waga brutto: - 451 kg Koszt wysyłki: - 0.801 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137059 Język na tabliczce znamionowej pompy: - GB |
