Opis produktu

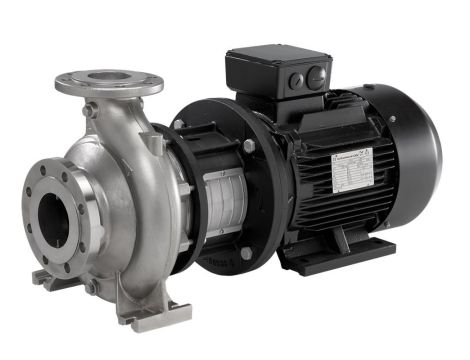

NB 65-250/251 AAF2KESBQQETW1
Układy sterowania:
Normalnie ssąca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733 (10 bar). Wyposażona jest w kołnierze typu PN 16 o wymiarach według EN 1092-1. Pompa wyposażona jest w osiowy króciec ssawny, promieniowy króciec tłoczny, wał poziomy oraz konstrukcję back-pull-out umożliwiającą demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy lub rur. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest połączona sprzęgłem z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 2960 obr/min Przepływ znamionowy: - 144.5 m³/h Wysokość podnoszenia: - 76.47 m Rzeczywista średnica wirnika: - 251 mm Nominalna średnica wirnika: - 250 Układ uszczelnienia wału: - Single Kod uszczelnienia wału: - BQQE Tolerancja krzywej: - ISO9906:2012 3B Konstrukcja łożyska: - Standard |
Materiały: Korpus pompy: - Stal nierdzewna Obudowa pompy: - EN 1.4408 Korpus pompy: - ASTM CF8M Załóż matę pierścieniową.: - Stainless steel Wirnik: - Stainless steel - EN 1.4408 - ASTM CF8M Internal pump house coating: - No coating Wał: - Stainless steel - EN 1.4401 - AISI 316 |
Instalacja: Maksymalna temperatura otoczenia: - 40 °C Maksymalne ciśnienie pracy: - 16 bar Standard połączeń rurowych: - EN 1092-1 Wielkość przyłącza wlotowego : - DN 80 Wielkość przyłącza wylotowego: - DN 65 Ciśnienie znamionowe do podłączenia: - PN 16 Łożysko smarne: - Grease Obudowa pompy ze stopami: - Yes Tak = z podkładkimi, Nie = bez podkładek: - N |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 45 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-420D/660-725Y V Prąd znamionowy: - 78/45 A Prąd uruchomienia: - 690-690 % Cos fi -współczynnik mocy: - 0.89 Prędkość nominalna: - 2960 obr/min Wydajność: - IE3 94,0% Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 94.0-94.0 % Sprawność silnika przy obciążeniu 3/4: - 94.5-94.5 % Sprawność silnika przy obciążeniu 1/2: - 94.4-94.4 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 99261092 Bearing insulation type N-end: - CERAMIC SHAFT COATING |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.57 Masa netto: - 434 kg Waga brutto: - 467 kg Koszt wysyłki: - 0.951 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 Język na tabliczce znamionowej pompy: - GB |
