Opis produktu

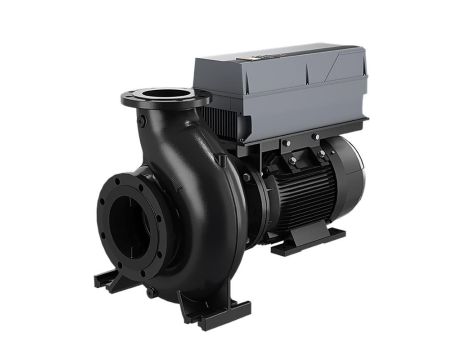

NBE 80-400/347 AAF2AESBQQEPW3
Układy sterowania:
Normalnie ssąca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733 (10 bar). Wyposażona jest w kołnierze typu PN 16 o wymiarach według EN 1092-2. Pompa wyposażona jest w osiowy króciec ssawny, promieniowy króciec tłoczny, wał poziomy oraz konstrukcję back-pull-out umożliwiającą demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy lub rur. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest połączona sprzęgłem z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 1470 obr/min Przepływ znamionowy: - 114 m³/h Wysokość podnoszenia: - 35.97 m Rzeczywista średnica wirnika: - 347 mm Nominalna średnica wirnika: - 400 Układ uszczelnienia wału: - Single Kod uszczelnienia wału: - BQQE Tolerancja krzywej: - ISO9906:2012 3B Konstrukcja łożyska: - Standard |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Załóż matę pierścieniową.: - Mosiądz Wirnik: - Cast iron - EN-GJL-200 - ASTM class 30 Internal pump house coating: - CED Wał: - Stainless steel - EN 1.4301 - AISI 304 |
Instalacja: Zakres temperatury otoczenia: - -10 .. 50 °C Maksymalne ciśnienie pracy: - 16 bar Standard połączeń rurowych: - EN 1092-2 Wielkość przyłącza wlotowego : - DN 100 Wielkość przyłącza wylotowego: - DN 80 Ciśnienie znamionowe do podłączenia: - PN 16 Łożysko smarne: - Grease Obudowa pompy ze stopami: - Yes Tak = z podkładkimi, Nie = bez podkładek: - N |
Dane elektryczne: Nominalna moc silnika - P2: - 18.5 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-420D/660-725Y V Prąd znamionowy: - 36,5-34,0/21,0-19,4 A Prąd uruchomienia: - 820-820 % Cos fi -współczynnik mocy: - 0.81 Prędkość nominalna: - 1470 obr/min Wydajność: - IE4 94,2% Klasa efektywności IE: - IE4 Sprawność silnika przy pełnym obciążeniu: - 94.2-94.2 % Sprawność silnika przy obciążeniu 3/4: - 94.7-94.7 % Sprawność silnika przy obciążeniu 1/2: - 94.6-94.6 % Liczba biegunów: - 4 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 92582379 Bearing insulation type N-end: - HYBRID BEARING |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.44 Masa netto: - 386 kg Waga brutto: - 467 kg Koszt wysyłki: - 1.6 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 Język na tabliczce znamionowej pompy: - GB |
