Opis produktu

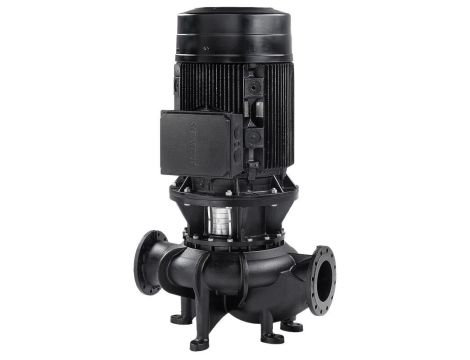

TP 200-160/4 A3-F-O-DAQF-OW3
Układy sterowania:
Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line). Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Pompa jest wyposażona w odciążone uszczelnienie z O-ringiem. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 25 wg DIN (EN 1092-2 i ISO 7005-2). Pompa jest wyposażona w asynchroniczny silnik elektryczny chłodzony wentylatorem.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - 0 .. 140 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 1470 obr/min Przepływ znamionowy: - 0 m³/h Wysokość podnoszenia: - 0 m Rzeczywista średnica wirnika: - 226-220 mm Kod uszczelnienia wału: - DAQF Tolerancja krzywej: - ISO9906:2012 3B |
Materiały: Korpus pompy: - ŻELIWO SFEROIDALNE Obudowa pompy: - EN-GJS-400-18-LT Korpus pompy: - ASTM Grade 60-40-18 Wirnik: - Cast iron - EN-GJL-200 - ASTM class 30 |
Instalacja: Zakres temperatury otoczenia: - -20 .. 55 °C Maksymalne ciśnienie pracy: - 25 bar Maks. ciśnienie przy temp: - 25 bar / 140 °C Rodzaj przyłącza: - DIN Rozmiar połączenia: - DN 200 Ciśnienie znamionowe do podłączenia: - PN 25 Długość montażowa: - 900 mm Rozmiar kołnierza silnika: - FF300 |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 15 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-420D/660-725Y V Prąd znamionowy: - 28.5/16.6 A Prąd uruchomienia: - 850-850 % Cos fi -współczynnik mocy: - 0.82 Prędkość nominalna: - 1475 obr/min Wydajność: - IE3 92,1% Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 92.1-92.1 % Sprawność silnika przy obciążeniu 3/4: - 92.3-92.3 % Sprawność silnika przy obciążeniu 1/2: - 91.5-91.5 % Liczba biegunów: - 4 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 99032114 |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 372 kg Waga brutto: - 469 kg Koszt wysyłki: - 1.68 m³ duński nr VVS: - 371749160 Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 |
