Opis produktu

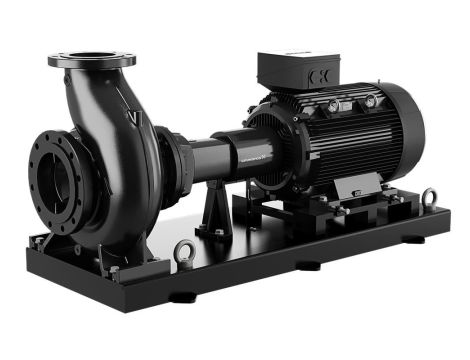

NKG 200-150-250/235 BA1F2BESBAQELW5
Układy sterowania:
Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Kołnierze są typu PN 16 o wymiarach według EN 1092-2. Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest wyposażona w asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - 0 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 975 obr/min Przepływ znamionowy: - 239.1 m³/h Pompa z silnikiem: - Y Wysokość podnoszenia: - 6.163 m Rzeczywista średnica wirnika: - 235 mm Nominalna średnica wirnika: - 250 Typ wirnika: - Standard Kod uszczelnienia wału: - BAQE Typ uszczelnienia mechanicznego: - Single Tolerancja krzywej: - ISO9906:2012 3B2 Konstrukcja łożyska: - Standard |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Załóż matę pierścieniową.: - Mosiądz Wirnik: - Bronze - CuSn10-C Internal pump house coating: - CED Wał: - Stainless steel - EN 1.4301 - AISI 304 |
Instalacja: Maksymalna temperatura otoczenia: - 55 °C Maksymalne ciśnienie pracy: - 16 bar Standard połączeń rurowych: - EN 1092-2 Rodzaj przyłącza wlotowego: - DIN Rodzaj przyłącza wylotowego: - DIN Wielkość przyłącza wlotowego : - DN 200 Wielkość przyłącza wylotowego: - DN 150 Ciśnienie znamionowe do podłączenia: - PN 16 Typ sprzęgła: - Flexible w/o spacer Base frame design: - EN/ISO Code for base frame: - 9 ST Grouting (Yes/No): - N |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 5.5 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-420D/660-725Y V Prąd znamionowy: - 12.5/7.3 A Prąd uruchomienia: - 680-680 % Cos fi -współczynnik mocy: - 0.72 Prędkość nominalna: - 975 obr/min Wydajność: - IE3 88% Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 88-88 % Sprawność silnika przy obciążeniu 3/4: - 88.1-88.1 % Sprawność silnika przy obciążeniu 1/2: - 86.9-86.9 % Liczba biegunów: - 6 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 98957457 Bearing insulation type N-end: - Steel Bearing |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.63 Masa netto: - 417 kg Waga brutto: - 484 kg Koszt wysyłki: - 1.53 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137059 Język na tabliczce znamionowej pompy: - GB |
