Opis produktu

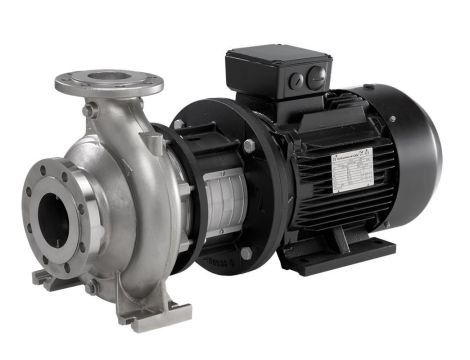

NB 32-200.1/175 AAF2LESBQQEDW3
Układy sterowania:
Normalnie ssąca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733 (10 bar). Wyposażona jest w kołnierze typu PN 16 o wymiarach według EN 1092-1. Pompa wyposażona jest w osiowy króciec ssawny, promieniowy króciec tłoczny, wał poziomy oraz konstrukcję back-pull-out umożliwiającą demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy lub rur. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest połączona sprzęgłem z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 1400 obr/min Przepływ znamionowy: - 8.69 m³/h Wysokość podnoszenia: - 6.805 m Rzeczywista średnica wirnika: - 175 mm Nominalna średnica wirnika: - 200.1 Układ uszczelnienia wału: - Single Kod uszczelnienia wału: - BQQE Tolerancja krzywej: - ISO9906:2012 3B2 Konstrukcja łożyska: - Standard |
Materiały: Korpus pompy: - Stal nierdzewna Obudowa pompy: - EN 1.4517 Korpus pompy: - ASTM CD4MCuN Załóż matę pierścieniową.: - Stainless steel Wirnik: - Stainless steel - EN 1.4517 - ASTM CD4MCuN Internal pump house coating: - No coating Wał: - Stainless steel - EN 1.4462 - SAF 2205 |
Instalacja: Maksymalna temperatura otoczenia: - 40 °C Maksymalne ciśnienie pracy: - 16 bar Standard połączeń rurowych: - EN 1092-1 Wielkość przyłącza wlotowego : - DN 50 Wielkość przyłącza wylotowego: - DN 32 Ciśnienie znamionowe do podłączenia: - PN 16 Łożysko smarne: - Grease Obudowa pompy ze stopami: - Yes Tak = z podkładkimi, Nie = bez podkładek: - N |
Dane elektryczne: Typ silnika: - 71B Nominalna moc silnika - P2: - 0.37 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-415D V Prąd znamionowy: - 0.99-1.01 A Prąd uruchomienia: - 390-430 % Cos fi -współczynnik mocy: - 0.78-0.69 Prędkość nominalna: - 1390-1410 obr/min Klasa efektywności IE: - IE2 Sprawność silnika przy pełnym obciążeniu: - 72.8-72.8 % Sprawność silnika przy obciążeniu 3/4: - 74.4-71.1 % Sprawność silnika przy obciążeniu 1/2: - 71.8-65.2 % Liczba biegunów: - 4 Rodzaj ochrony (IEC 34-5): - 55 Dust/Jetting Klasa izolacji (IEC 85): - F Nr silnika: - 99985160 |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 44 kg Waga brutto: - 54 kg Koszt wysyłki: - 0.134 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 Język na tabliczce znamionowej pompy: - GB |
