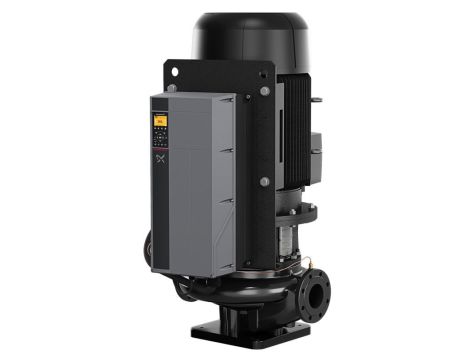

Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line). Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Pompa jest wyposażona w nieodciążone uszczelnienie z mieszkiem gumowym. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 16 wg DIN (EN 1092-2 i ISO 7005-2). Pompa jest wyposażona w asynchroniczny silnik elektryczny chłodzony wentylatorem. Silnik posiada wbudowaną przetwornicę częstotliwości i regulator PI. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań. Pompa wyposażona jest w czujnik różnicy ciśnienia.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - 0 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 2950 obr/min Przepływ znamionowy: - 156 m³/h Wysokość podnoszenia: - 49.4 m Rzeczywista średnica wirnika: - 200 mm Kod uszczelnienia wału: - BAQE Tolerancja krzywej: - ISO9906:2012 3B |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Wirnik: - Cast iron - EN-GJL-200 - ASTM class 30 |
Instalacja: Zakres temperatury otoczenia: - -10 .. 50 °C Maksymalne ciśnienie pracy: - 16 bar Maks. ciśnienie przy temp: - 16 bar / 120 °C Rodzaj przyłącza: - DIN Rozmiar połączenia: - DN 100 Ciśnienie znamionowe do podłączenia: - PN 16 Długość montażowa: - 550 mm Rozmiar kołnierza silnika: - FF350 |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 30 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-420D/660-725Y V Prąd znamionowy: - 54.0/31.5 A Prąd uruchomienia: - 790-790 % Cos fi -współczynnik mocy: - 0.85 Prędkość nominalna: - 2955 obr/min Wydajność: - IE4 94,5% Klasa efektywności IE: - IE4 Sprawność silnika przy pełnym obciążeniu: - 94.5-94.5 % Sprawność silnika przy obciążeniu 3/4: - 94.8-94.8 % Sprawność silnika przy obciążeniu 1/2: - 94.4-94.4 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 99454139 |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.65 Masa netto: - 403 kg Waga brutto: - 546 kg Koszt wysyłki: - 1.28 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 |
