Opis produktu

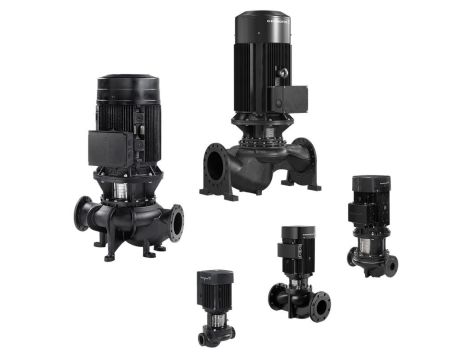

TP 400-760/4 A-F-A-DBUE-YW3
Układy sterowania:
Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line). Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Pompa jest wyposażona w odciążone uszczelnienie z O-ringiem. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 40 wg DIN (EN 1092-2 i ISO 7005-2). Pompa jest wyposażona w asynchroniczny silnik elektryczny chłodzony wentylatorem.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - 0 .. 150 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 1492 obr/min Przepływ znamionowy: - 3512 m³/h Wysokość podnoszenia: - 51 m Rzeczywista średnica wirnika: - 480 mm Kod uszczelnienia wału: - DBUE Tolerancja krzywej: - ISO9906:2012 3B |
Materiały: Korpus pompy: - ŻELIWO SFEROIDALNE Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Wirnik: - Ductile iron - EN-GJS-400-15 |
Instalacja: Zakres temperatury otoczenia: - -20 .. 40 °C Maksymalne ciśnienie pracy: - 25 bar Maks. ciśnienie przy temp: - 25 bar / 150 °C Rodzaj przyłącza: - DIN Rozmiar połączenia: - DN 500/DN 400 Ciśnienie znamionowe do podłączenia: - PN 40 Długość montażowa: - 1400 mm Rozmiar kołnierza silnika: - FF940 |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 630 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-420D/660-725Y V Prąd znamionowy: - 1060-1060/610-620 A Prąd uruchomienia: - 680-680 % Cos fi -współczynnik mocy: - 0.88 Prędkość nominalna: - 1490 obr/min Klasa efektywności IE: - IE2 Liczba biegunów: - 4 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 96509256 |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.7 Masa netto: - 5200 kg Waga brutto: - 5640 kg Koszt wysyłki: - 10.8 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 |
