Opis produktu

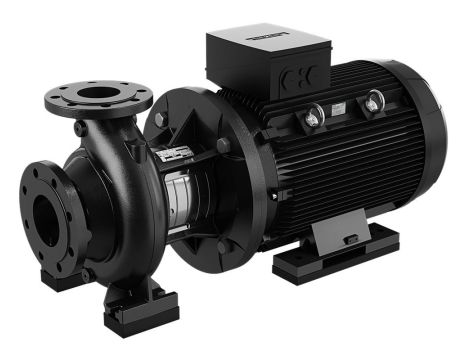

NB 100-250/205 BASF2BESBAQEUW1
Układy sterowania:
Normalnie ssąca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733 (10 bar). Wyposażona jest w kołnierze typu PN 16 o wymiarach według EN 1092-2. Pompa wyposażona jest w osiowy króciec ssawny, promieniowy króciec tłoczny, wał poziomy oraz konstrukcję back-pull-out umożliwiającą demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy lub rur. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest połączona sprzęgłem z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - 0 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 2975 obr/min Przepływ znamionowy: - 246.6 m³/h Wysokość podnoszenia: - 47.67 m Rzeczywista średnica wirnika: - 205 mm Nominalna średnica wirnika: - 250 Układ uszczelnienia wału: - Single Kod uszczelnienia wału: - BAQE Tolerancja krzywej: - ISO9906:2012 3B Konstrukcja łożyska: - Standard |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Załóż matę pierścieniową.: - Mosiądz Wirnik: - Bronze - CuSn10-C Internal pump house coating: - CED Wał: - Stainless steel - EN 1.4301 - AISI 304 |
Instalacja: Maksymalna temperatura otoczenia: - 55 °C Maksymalne ciśnienie pracy: - 16 bar Standard połączeń rurowych: - EN 1092-2 Wielkość przyłącza wlotowego : - DN 125 Wielkość przyłącza wylotowego: - DN 100 Ciśnienie znamionowe do podłączenia: - PN 16 Łożysko smarne: - Grease Obudowa pompy ze stopami: - Yes Tak = z podkładkimi, Nie = bez podkładek: - Y |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 55 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-420D/660-725Y V Prąd znamionowy: - 95/55 A Prąd uruchomienia: - 670-670 % Cos fi -współczynnik mocy: - 0.89 Prędkość nominalna: - 2975 obr/min Wydajność: - IE3 94,3% Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 94.3-94.3 % Sprawność silnika przy obciążeniu 3/4: - 94.5-94.5 % Sprawność silnika przy obciążeniu 1/2: - 93.9-93.9 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 99032151 Bearing insulation type N-end: - Steel Bearing |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 545 kg Waga brutto: - 570 kg Koszt wysyłki: - 0.821 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 Język na tabliczce znamionowej pompy: - GB |
