Opis produktu

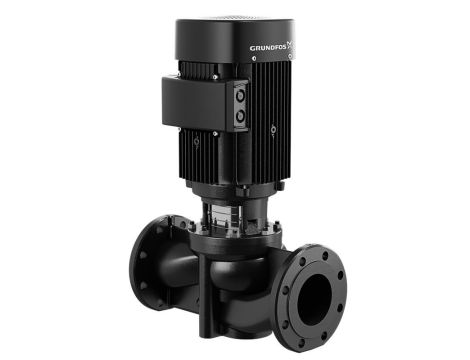

TP 80-60/4 AI-F-Z-BQQE-FW3
Układy sterowania:
Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line). Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Pompa jest wyposażona w nieodciążone uszczelnienie z mieszkiem gumowym. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 6 wg DIN (EN 1092-2 i ISO 7005-2). Pompa jest wyposażona w asynchroniczny silnik elektryczny chłodzony wentylatorem.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 1420 obr/min Przepływ znamionowy: - 39.1 m³/h Wysokość podnoszenia: - 4.97 m Rzeczywista średnica wirnika: - 133 mm Kod uszczelnienia wału: - BQQE Tolerancja krzywej: - ISO9906:2012 3B2 |
Materiały: Korpus pompy: - Brąz Obudowa pompy: - CuSn10 Korpus pompy: - ASTM B505 Wirnik: - Stainless steel - EN 1.4301 - AISI 304 |
Instalacja: Zakres temperatury otoczenia: - -20 .. 55 °C Maksymalne ciśnienie pracy: - 6 bar Maks. ciśnienie przy temp: - 6 bar / 120 °C Rodzaj przyłącza: - DIN Rozmiar połączenia: - DN 80 Ciśnienie znamionowe do podłączenia: - PN 6 Długość montażowa: - 360 mm Rozmiar kołnierza silnika: - FT100 |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 0.75 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 220-240D/380-420Y V Prąd znamionowy: - 3.05/1.75 A Prąd uruchomienia: - 710-710 % Cos fi -współczynnik mocy: - 0.75 Prędkość nominalna: - 1450 obr/min Wydajność: - IE3 82,5% Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 82.5-82.5 % Sprawność silnika przy obciążeniu 3/4: - 82.3-82.3 % Sprawność silnika przy obciążeniu 1/2: - 79.3-79.3 % Liczba biegunów: - 4 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 99900480 |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 51.7 kg Waga brutto: - 60.3 kg Koszt wysyłki: - 0.204 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 |
