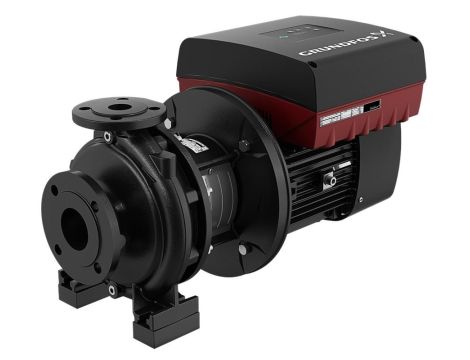

Normalnie ssąca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858 (16 bar). Wyposażona jest w kołnierze typu PN 16 o wymiarach według EN 1092-2. Pompa wyposażona jest w osiowy króciec ssawny, promieniowy króciec tłoczny, wał poziomy oraz konstrukcję back-pull-out umożliwiającą demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy lub rur. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest połączona sprzęgłem z synchronicznym silnikiem elektrycznym z magnesami stałymi, chłodzonym wentylatorem. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - 0 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 3481 obr/min Przepływ znamionowy: - 30.53 m³/h Wysokość podnoszenia: - 27 m Rzeczywista średnica wirnika: - 130 mm Nominalna średnica wirnika: - 125 Typ wirnika: - Standard Układ uszczelnienia wału: - Single Kod uszczelnienia wału: - BAQE Tolerancja krzywej: - ISO9906:2012 3B2 Konstrukcja łożyska: - Standard |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Załóż matę pierścieniową.: - Mosiądz Wirnik: - Cast iron - EN-GJL-200 - ASTM class 30 Internal pump house coating: - CED Wał: - Stainless steel - EN 1.4301 - AISI 304 |
Instalacja: Zakres temperatury otoczenia: - -20 .. 50 °C Maksymalne ciśnienie pracy: - 16 bar Standard połączeń rurowych: - EN 1092-2 Wielkość przyłącza wlotowego : - DN 50 Wielkość przyłącza wylotowego: - DN 32 Ciśnienie znamionowe do podłączenia: - PN 16 Łożysko smarne: - Grease Obudowa pompy ze stopami: - Yes Tak = z podkładkimi, Nie = bez podkładek: - Y |
Dane elektryczne: Nominalna moc silnika - P2: - 4 kW Częstotliwość podstawowa: - 60 Hz Napięcie nominalne: - 3 x 380-500 V Prąd znamionowy: - 7.60-6.20 A Cos fi -współczynnik mocy: - 0.92-0.87 Prędkość nominalna: - 360-4000 obr/min Klasa efektywności IE: - IE5 Sprawność silnika przy pełnym obciążeniu: - 92.2 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 98971270 Bearing insulation type N-end: - Steel Bearing |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 DOE Pump Energy Index CL: - 0.91 DOE Pump Energy Index VL: - 0.47 Masa netto: - 56 kg Waga brutto: - 66 kg Koszt wysyłki: - 0.178 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 Język na tabliczce znamionowej pompy: - GB |
