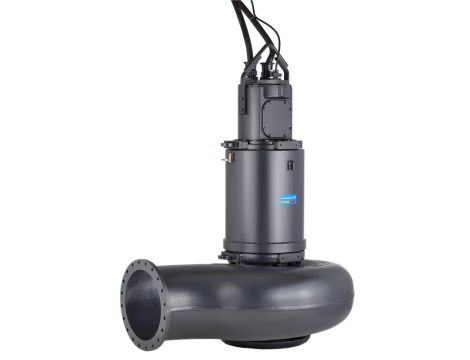

S4.135.600.3150.8.78E.C.662.G.N.D.51D
Pompa jest przeznaczona zarówno do pracy ciągłej, jak i przerywanej. Dzięki płaszczowi chłodzącemu pompa może pracować na mokro lub na sucho bez konieczności stosowania chłodzenia silnika. Wirnik czterokanałowy nadaje się do tłoczenia cieczy z cząstkami stałymi o wielkości do 135 mm. Układ regulacji szczeliny wirnika SmartTrim umożliwia zapewnienie maksymalnej wydajności pompy przez cały okres eksploatacji. Pompa jest wyposażona w wytrzymały uchwyt do podnoszenia ułatwiający transport i montaż pompy w miejscu docelowym. Układ uszczelek Grundfos SmartSeal zapewnia szczelność w przypadku montażu na autozłączu. Rurociągi podłączane za pomocą kołnierzy DIN.
Układy sterowania:
Czujnik wilgoci: - Y
Czujnik obecności wody w oleju: - Y
Ciecz: Zakres temperatury cieczy: - 0 .. 40 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Maksymalne natężenie przepływu: - 1800 l/s Rzeczywista średnica wirnika: - 662 mm Typ wirnika: - 4-CHANNEL Max. Cząstka: - 135 mm Dopuszczenia na tabliczce znamionowej: - CE, EAC Tolerancja krzywej: - ISO9906:2012 3B Klasa wysokości podnoszenia: - E |
Materiały: Korpus pompy: - ŻELIWO SFEROIDALNE Obudowa pompy: - EN 1563 EN-GJS-500-7 Korpus pompy: - 80-55-06 Wirnik: - Ductile iron - EN 1563 EN-GJS-500-7 - 80-55-06 Silnik: - Cast iron - EN 1561 EN-GJL-250 - A48 30 Uszczelnienie wału: - SIC-SIC Secondary shaft seal: - SIC-CARBON |
Instalacja: Zakres temperatury otoczenia: - 0 .. 40 °C Rodzaj przyłącza: - DIN Wielkość przyłącza wylotowego: - DN 600 Ciśnienie znamionowe do podłączenia: - PN 10 Maximum installation depth: - 20 m Auto coupling: - 96782486 |
Dane elektryczne: Rozmiar korpusu: - 78 Pobór mocy P1: - 335 kW Moc wyjściowa - P2: - 315 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-415/660-690 V Tolerancja napięcia: - +10/-10 % Max załączeń na godzinę: - 10 Prąd znamionowy: - 621-598-591/358-347-341 A Maksymalny pobór prądu: - 598 A Prąd uruchomienia: - 4180 A Prąd znamionowy przy braku obciążenia: - 244 A Prędkość nominalna: - 744 obr/min Sprawność silnika przy pełnym obciążeniu: - 94 % Sprawność silnika przy obciążeniu 3/4: - 94 % Sprawność silnika przy obciążeniu 1/2: - 94 % Liczba biegunów: - 8 Metoda rozruchu: - Y/D Rodzaj ochrony (IEC 34-5): - IP68 Klasa izolacji (IEC 85): - F Wykonanie przeciwwybuchowe: - nie Wykonanie Ex standard: - N Wbudowana ochrona silnika: - KLIXON Typ kabla: - H07RN-F AT Długość kabla zasilającego: - 10 m Winding resistance: - 0.009 Ohm Cos phi 1/1: - 0.81 Cos phi 1/2: - 0.65 Cos phi 3/4: - 0.75 |
Inne: Masa netto: - 6300 kg Waga brutto: - 6670 kg Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137021 |
