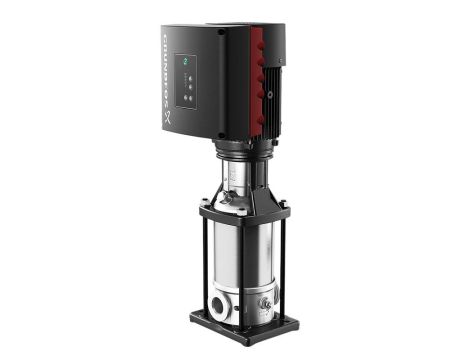

Grundfos - Pionowa, wielostopniowa pompa odśrodkowa CRTE 16-5 A-P-A-V-AUUV 99052616

Dostępność:
Zapytanie ofertowe
Producent:
GRUNDFOS
EAN:
5712605844860
Dostępna ilość: 0 szt.
Pionowe wielostopniowe pompy odśrodkowe z silnikami ze zintegrowaną przetwornicą częstotliwości. Elementy będące w kontakcie z tłoczoną cieczą wykonane są ze stali nierdzewnej (EN 1.4301)
Dodaj do ulubionych Powiadom znajomego
Opis produktu
CRTE 16-5 A-P-A-V-AUUV

Pionowa wielostopniowa pompa odśrodkowa w układzie in-line, do wbudowania w rurociąg lub ustawienia na fundamencie.

Opis pompy:

  • Wirniki i komory pośrednie wykonane z
  • Głowica i podstawa pompy wykonane z Tytan.
  • Długość montażowa uszczelnienia wału zgodna z EN 12756.
  • Przeniesienie napędu sprzęgłem łubkowym.
  • Przyłącza rurowe kołnierzowe PJE.


Pompa połączona kołnierzowo z 3-fazowym silnikiem MGE z zintegrowaną przetwornicą częstotliwości i regulatorem PI wbudowanym w skrzynkę zaciskową. Nie jest wymagane żadne zewnętrzne zabezpieczenie silnika i elektroniki przed przeciążeniem i wzrostem temperatury.

Przyciski na pompie umożliwiają ustawienie wymaganej wartości zadanej, a także przestawienie pompy na charakterystykę MIN i MAX lub funkcję STOP. Dioda Grundfos Eye na panelu sterowania sygnalizuje status pompy:

  • "Zasilanie zał": Dioda świeci na zielono
  • "Ostrzeżenie": Dioda świeci na żółto
  • "Alarm": Dioda świeci na czerwono.


Przy pomocy aplikacji Grundfos GO lub pilota R100 możliwa jest bezprzewodowa komunikacja z pompą zwiększająca możliwości ustawień, a także odczyt takich danych jak "Aktualna wartość zadana", "Prędkość", "Moc wejściowa" i "Pobór mocy"

W skrzynce zaciskowej znajdują się zaciski dla:

  • dwóch dedykowanych wejść cyfrowych
  • trzech wejść analogowych 0(4)-20 mA, 0-5 V, 0-10 V, 0.5 - 3.5 V
  • napięcia zasilania potencjometru i przetwornika 5 V
  • jednego wyjścia analogowego, 0-10 V, 0(4)-20 mA
  • dwóch konfigurowalnych wejść cyfrowych lub wyjść typu otwarty kolektor
  • dwóch wejść Pt100/Pt1000,
  • wejścia zabezpieczenia przed suchobiegiem LiqTec
  • wejścia i wyjścia dla Grundfos Digital Sensor
  • napięcia zasilania 24 V dla dwóch przetworników.
  • dwóch wyjść przekaźnika sygnału (styki bezpotencjałowe)
  • podłączenia GENIbus


Układy sterowania:
Frequency converter: - Wbudowana


Ciecz:
Czynnik tloczony: - Woda
Zakres temperatury cieczy: - -20 .. 90 °C
Temperatura cieczy podczas pracy: - 20 °C
Gęstość: - 998.2 kg/m³


Techniczne:
Prędkość pompy, na której oparte są dane pompy: - 3400 obr/min
Przepływ znamionowy: - 16 m³/h
Wysokość podnoszenia: - 46.1 m
Kod uszczelnienia wału: - AUUV
Zatwierdzenia: - CE,EAC,UKCA,CURUS,SEPRO
Tolerancja krzywej: - ISO9906:2012 3B


Materiały:
Korpus pompy: - Tytan
Wirnik: - Titanium
  - ASTM B 265
Łożysko: - SIC


Instalacja:
Maksymalna temperatura otoczenia: - 50 °C
Maksymalne ciśnienie pracy: - 25 bar
Maks. ciśnienie przy temp: - 25 bar / 90 °C
  - 25 bar / -20 °C
Rodzaj przyłącza: - PJE
Przyłącze rurowe: - 60,3 mm
Rozmiar kołnierza silnika: - FF265


Dane elektryczne:
Standard silnika: - IEC
Typ silnika: - 132SF
Nominalna moc silnika - P2: - 7.5 kW
Moc (P2) wymagana przez pompę: - 7.5 kW
Częstotliwość podstawowa: - 50 / 60 Hz
Napięcie nominalne: - 3 x 380-500 V
Prąd znamionowy: - 14.1-11.2 A
Cos fi -współczynnik mocy: - 0.93-0.89
Prędkość nominalna: - 360-4000 obr/min
Klasa efektywności IE: - IE5
Rodzaj ochrony (IEC 34-5): - IP55
Klasa izolacji (IEC 85): - F
Nr silnika: - 98971052


Inne:
Minimalny wskaźnik sprawności, MEI ≥: - 0.69
Masa netto: - 57 kg
Waga brutto: - 67 kg
Koszt wysyłki: - 0.389 m³
Kraj pochodzenia: - DK
Numer taryfy celnej nr.: - 84137075
