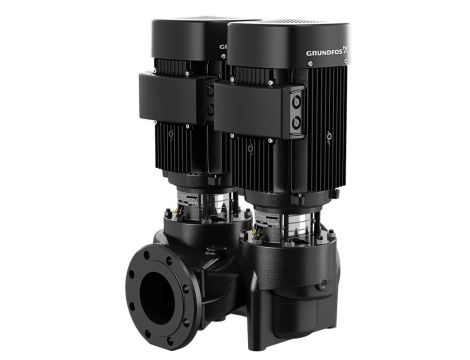

Jednostopniowa, spiralna pompa podwójna z krótkim sprzęgłem i króćcem ssawnym i tłocznym o identycznej średnicy i w jednej osi (in-line). Pompa podwójna została zaprojektowana z dwiema równoległymi głowicami napędowymi. Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Każda głowica napędowa jest wyposażona w nieodciążone uszczelnienie z mieszkiem gumowym. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 6/10 wg DIN (EN 1092-2 i ISO 7005-2). Każda głowica napędowa wyposażona jest w chłodzony wentylatorem asynchroniczny silnik elektryczny o identycznej wielkości.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 2800 obr/min Przepływ znamionowy: - 22.6 m³/h Wysokość podnoszenia: - 4.2 m Rzeczywista średnica wirnika: - 76 mm Kod uszczelnienia wału: - BQQE Tolerancja krzywej: - ISO9906:2012 3B2 |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Wirnik: - Stainless steel - EN 1.4301 - AISI 304 |
Instalacja: Zakres temperatury otoczenia: - -30 .. 40 °C Maksymalne ciśnienie pracy: - 10 bar Maks. ciśnienie przy temp: - 10 bar / 120 °C Rodzaj przyłącza: - DIN Rozmiar połączenia: - DN 65 Ciśnienie znamionowe do podłączenia: - PN 6/10 Długość montażowa: - 340 mm Rozmiar kołnierza silnika: - FT100 |
Dane elektryczne: Typ silnika: - 80B Nominalna moc silnika - P2: - 0.55 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 1 x 220-230 V Prąd znamionowy: - 3.70-3.75 A Prąd uruchomienia: - 400-410 % Cos fi -współczynnik mocy: - 0.96-0.93 Prędkość nominalna: - 2800-2820 obr/min Klasa efektywności IE: - IE2 Sprawność silnika przy pełnym obciążeniu: - 74.1-74.1 % Sprawność silnika przy obciążeniu 3/4: - 72.5-69.4 % Sprawność silnika przy obciążeniu 1/2: - 63.3-59.0 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - 55 Dust/Jetting Klasa izolacji (IEC 85): - F Nr silnika: - 92714430 |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 55.6 kg Waga brutto: - 67.3 kg Koszt wysyłki: - 0.162 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137065 |
