Opis produktu

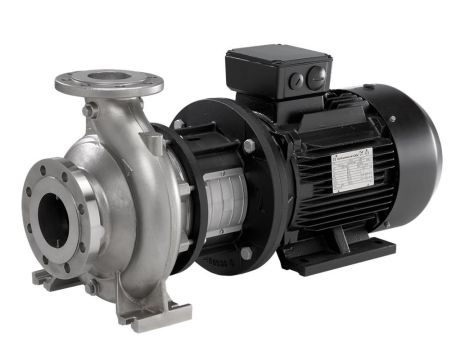

NB 50-160/175 AAF2KESBQQEHW3
Układy sterowania:
Normalnie ssąca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733 (10 bar). Wyposażona jest w kołnierze typu PN 16 o wymiarach według EN 1092-1. Pompa wyposażona jest w osiowy króciec ssawny, promieniowy króciec tłoczny, wał poziomy oraz konstrukcję back-pull-out umożliwiającą demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy lub rur. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest połączona sprzęgłem z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 1445 obr/min Przepływ znamionowy: - 45.04 m³/h Wysokość podnoszenia: - 9.137 m Rzeczywista średnica wirnika: - 175 mm Nominalna średnica wirnika: - 160 Układ uszczelnienia wału: - Single Kod uszczelnienia wału: - BQQE Tolerancja krzywej: - ISO9906:2012 3B2 Konstrukcja łożyska: - Standard |
Materiały: Korpus pompy: - Stal nierdzewna Obudowa pompy: - EN 1.4408 Korpus pompy: - ASTM CF8M Załóż matę pierścieniową.: - Stainless steel Wirnik: - Stainless steel - EN 1.4408 - ASTM CF8M Internal pump house coating: - No coating Wał: - Stainless steel - EN 1.4401 - AISI 316 |
Instalacja: Maksymalna temperatura otoczenia: - 55 °C Maksymalne ciśnienie pracy: - 16 bar Standard połączeń rurowych: - EN 1092-1 Wielkość przyłącza wlotowego : - DN 65 Wielkość przyłącza wylotowego: - DN 50 Ciśnienie znamionowe do podłączenia: - PN 16 Łożysko smarne: - Grease Obudowa pompy ze stopami: - Yes Tak = z podkładkimi, Nie = bez podkładek: - N |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 1.5 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 220-240D/380-420Y V Prąd znamionowy: - 5.5/3.15 A Prąd uruchomienia: - 730-730 % Cos fi -współczynnik mocy: - 0.8 Prędkość nominalna: - 1445 obr/min Wydajność: - IE3 85,3% Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 85.3-85.3 % Sprawność silnika przy obciążeniu 3/4: - 86-86 % Sprawność silnika przy obciążeniu 1/2: - 85.2-85.2 % Liczba biegunów: - 4 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 83V02206 Bearing insulation type N-end: - N |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 58 kg Waga brutto: - 68 kg Koszt wysyłki: - 0.178 m³ duński nr VVS: - 386072167 Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 Język na tabliczce znamionowej pompy: - GB |
