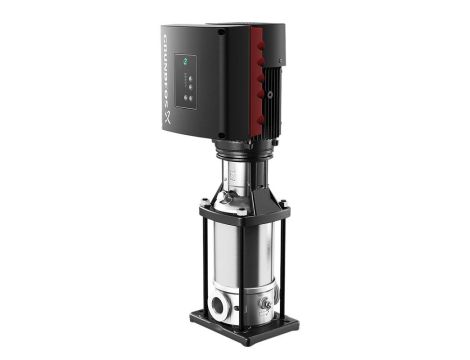

Pionowa, normalnie ssąca, wysokociśnieniowa, wielostopniowa pompa odśrodkowa z króćcem ssawnym i tłocznym na tym samym poziomie (in-line), co umożliwia montaż w poziomej instalacji jednorurowej. Wkład wirujący jest odwrócony do góry nogami, dzięki czemu wysokie ciśnienie tłoczenia pompy nie wpływa na uszczelnienie wału. Części pompy będące w kontakcie z cieczą są wykonane ze stali nierdzewnej wysokiej jakości. Kasetowe uszczelnienie wału zapewnia wysoką niezawodność, bezpieczeństwo obsługi oraz łatwy serwis i dostęp. Przeniesienie mocy odbywa się poprzez sprzęgło dzielone. Rurociągi podłączane są za pomocą kołnierzy DIN-ANSI-JIS. Pompa wyposażona jest w 3-fazowy synchroniczny silnik elektryczny ze stałymi magnesami, chłodzony wentylatorem. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -20 .. 90 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość obrotowa pompy: - 3525 obr/min Wydajność nominalna: - 6.9 m³/h H nominalne: - 183.6 m Kod uszczelnienia wału: - HQQV Zatwierdzenia: - CE,EAC,UKCA,CURUS,SEPRO Tolerancje charakterystyki: - ISO9906:2012 3B |
Materiały: Korpus pompy: - Stal nierdzewna - DIN W.-Nr. 1.4408 - ASTM A 351 CF 8M Wirnik: - Stal nierdzewna - DIN W.-Nr. 1.4401 - AISI 316 |
Instalacja: Maksymalna temperatura otoczenia: - 50 °C Maks. ciśnienie przy temp: - 50 bar / 90 °C - 50 bar / -20 °C Rodzaj przyłącza: - DIN / ANSI / JIS Rozmiar połączenia: - DN 32 Wymiar kołnierza dla silnika: - FF265 |
Dane elektryczne: Typ silnika: - 132SF Nominalna moc silnika - P2: - 7.5 kW Moc (P2) wymagana przez pompę: - 7.5 kW Silnik za duży / za mały: - Standardowa wielkość silnika Częstotliwość podstawowa: - 50 / 60 Hz Napięcie nominalne: - 3 x 380-500 V Prąd znamionowy: - 14.1-11.2 A Cos fi -współczynnik mocy: - 0.93-0.89 Prędkość nominalna: - 360-4000 obr/min Klasa efektywności IE: - IE5 Sprawność silnika przy pełnym obciążeniu: - 92.5 % Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 98988557 |
Inne: Minimalny wskaźnik sprawności MEI: - 0.57 Masa netto: - 55 kg Masa: - 69.5 kg Kraj pochodzenia: - DK Numer taryfy celnej nr.: - 84137075 |
