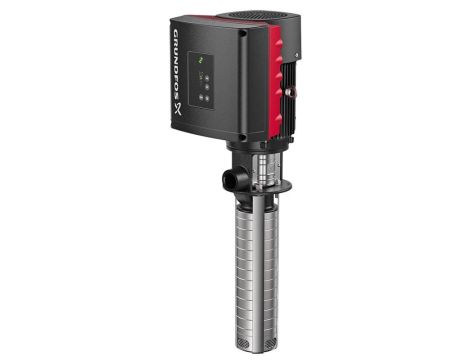

Grundfos - Pompa chłodząca zanurzeniowa, zamozasysająca pompa odśrodkowa do pionowego montażu w zbiornikach MTRE 8-13/13 A-W-A-HUUV 99068830

MTRE 8-13/13 A-W-A-HUUV

Wielostopniowa, zanurzeniowa, zamozasysająca pompa odśrodkowa do pionowego montażu w zbiornikach itp. Głowica pompy i podstawa wykonane są z żeliwa - wszystkie inne części zwilżane wykonane są ze stali nierdzewnej. Pompa charakteryzuje się następującymi właściwościami:

Długość montażowa zgodna z normą DIN 5440. Wirniki, komory pośrednie i wałek wieloklinowy wykonane z Stainless steel. Mechaniczne uszczelnienie wału zgodne z normą EN 12756. Przeniesienie mocy odbywa się poprzez żeliwne sprzęgło dzielone.

Kasetowe uszczelnienie wału zapewnia wysoką niezawodność, bezpieczeństwo obsługi oraz łatwy serwis i dostęp. Pompa wyposażona jest w 3-fazowy synchroniczny silnik elektryczny ze stałymi magnesami, chłodzony wentylatorem. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań. Panel sterowania na skrzynce zaciskowej silnika umożliwia ustawienie wymaganej wartości zadanej, a także ustawienie pompy na pracę „Min.” lub „Maks.” lub na „Stop” (zatrzymanie). Wskaźnik Grundfos Eye na panelu sterowania zapewnia wizualną informację o stanie pompy, a mianowicie:

„Zasilanie włączone”: Silnik pracuje (wskaźnik obracający się świeci na zielono) lub nie pracuje (wskaźnik stały świeci ciągle na zielono) „Ostrzeżenie”: Silnik nadal pracuje (wskaźnik obracający się świeci na żółto) lub zatrzymał się (wskaźnik stały świeci ciągle na żółto) „Alarm”: Silnik zatrzymał się (wskaźnik miga na czerwono).

Komunikacja z pompą jest możliwa za pomocą aplikacji Grundfos GO Remote (wyposażenie dodatkowe). Aplikacja zdalnego sterowania umożliwia dodatkowe ustawienia, jak również odczyt szeregu parametrów, takich jak „Wartość rzeczywista”, „Prędkość obrotowa”, „Moc wejściowa” i całkowity „Pobór mocy”. Skrzynka zaciskowa posiada szereg wejść i wyjść, umożliwiających użycie silnika w zastosowaniach zaawansowanych, w których wymaganych jest wiele wejść i wyjść, a mianowicie:

dwa dedykowane wejścia cyfrowe trzy wejścia analogowe, 0(4)-20 mA, 0-5 V, 0-10 V, 0,5-3,5 V napięcie zasilania 5 V dla potencjometru i czujnika jedno wejście analogowe, 0-10 V, 0(4)-20 mA dwa konfigurowalne wejścia cyfrowe lub wyjścia typu otwarty kolektor dwa wejścia Pt100/Pt1000 LiqTec, wejście czujnika zabezpieczenia przed suchobiegiem wejście i wyjście przetwornika cyfrowego firmy Grundfos (Grundfos Digital Sensor) dwa napięcia zasilania 24 V dla czujników dwa wyjścia przekaźnika sygnałowego (zestyki bezpotencjałowe) podłączenie sieci GENIbus interfejs modułu Grundfos CIM wykorzystującego protokół fieldbus.

Głębokość zanurzenia: - 520 mm

Układy sterowania: Frequency converter: - Wbudowana

Ciecz: Czynnik tloczony: - Emulsja Zakres temperatury cieczy: - -10 .. 90 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³

Techniczne: Prędkość pompy, na której oparte są dane pompy: - 2931 obr/min Przepływ znamionowy: - 133 l/min Wysokość podnoszenia: - 107.7 m Kancelaria: - 13 Drenaż z powrotem do zbiornika: - Nie Orientacja pompy: - Vertical Kod uszczelnienia wału: - HUUV Approvals: - CE,UKCA,RCM,cURus/cCSAus Dopuszczenia dla silnika: - CE, RCM, cURus, IE5, IES2,UKCA, SEPRO Atesty energetyczne dla silnika: - CE Tolerancja krzywej: - ISO9906:2012 3B Cable gland entry: - 4xM20 + M25 blind plug

Materiały: Głowica pompy: - Żeliwo szare   - EN 1561 EN-GJL-200   - ASTM A48-25B Wirnik: - Stainless steel   - EN 1.4301   - AISI 304

Instalacja: Maksymalna temperatura otoczenia: - 50 °C Maksymalne ciśnienie pracy: - 25 bar Maks. ciśnienie przy temp: - 25 bar / 90 °C Rodzaj przyłącza: - G internal thread Wielkość przyłącza wylotowego: - 1 1/4 inch Głębokość zanurzenia: - 520 mm Rozmiar kołnierza silnika: - FT130

Dane elektryczne: Standard silnika: - IEC Typ silnika: - 112MC Nominalna moc silnika - P2: - 4 kW Częstotliwość podstawowa: - 50 Hz Odpowiedni dla 50/60 Hz: - Tak Napięcie nominalne: - 3 x 380-500 V Prąd znamionowy: - 7.60-6.20 A Cos fi -współczynnik mocy: - 0.92-0.87 Prędkość nominalna: - 360-4000 obr/min Klasa efektywności IE: - IE5 Sprawność silnika przy pełnym obciążeniu: - 92.2 % Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 98971050 Cable gland entry: - 4xM20 + M25 blind plug

Inne: Pozycja skrzynki zaciskowej: - 6 Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 41.6 kg Waga brutto: - 70.2 kg Koszt wysyłki: - 0.279 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137075 Dopuszczenia środowiskowe: - WEEE Deklaracje środowiskowe dla silnika: - WEEE
