Opis produktu

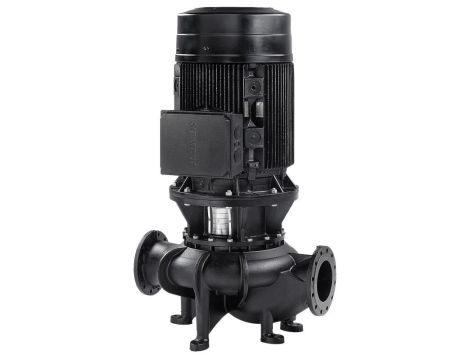

TP 150-450/4 A-F-A-BQQE-TW3
Układy sterowania:
Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line). Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Pompa jest wyposażona w nieodciążone uszczelnienie z mieszkiem gumowym. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 16 wg DIN (EN 1092-2 i ISO 7005-2). Pompa jest wyposażona w asynchroniczny silnik elektryczny chłodzony wentylatorem.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 1480 obr/min Przepływ znamionowy: - 290 m³/h Wysokość podnoszenia: - 41 m Rzeczywista średnica wirnika: - 358 mm Kod uszczelnienia wału: - BQQE Tolerancja krzywej: - ISO9906:2012 3B |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Wirnik: - Cast iron - EN-GJL-200 - ASTM class 30 |
Instalacja: Zakres temperatury otoczenia: - -20 .. 55 °C Maksymalne ciśnienie pracy: - 16 bar Maks. ciśnienie przy temp: - 16 bar / 120 °C Rodzaj przyłącza: - DIN Rozmiar połączenia: - DN 150 Ciśnienie znamionowe do podłączenia: - PN 16 Długość montażowa: - 1000 mm Rozmiar kołnierza silnika: - FF400 |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 45 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-420D/660-725Y V Prąd znamionowy: - 80/46.5 A Prąd uruchomienia: - 660-660 % Cos fi -współczynnik mocy: - 0.86 Prędkość nominalna: - 1478 obr/min Wydajność: - IE3 94,2% Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 94.2-94.2 % Sprawność silnika przy obciążeniu 3/4: - 94.9-94.9 % Sprawność silnika przy obciążeniu 1/2: - 95-95 % Liczba biegunów: - 4 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 99032125 |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 661 kg Waga brutto: - 706 kg Koszt wysyłki: - 1.64 m³ duński nr VVS: - 381718450 Fiński numer LVI: - 4616160 Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 |
