Opis produktu

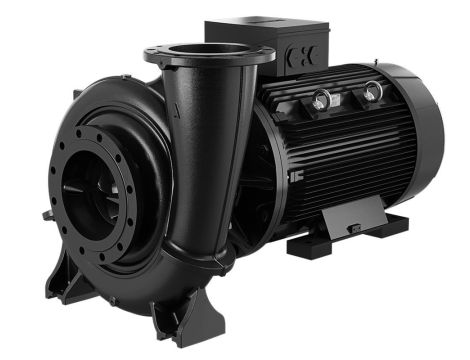

NB 250-350/366 AAF1AESBAQEQW5
Układy sterowania:
Normalnie ssąca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733 (10 bar). Wyposażona jest w kołnierze typu PN 10 o wymiarach według EN 1092-2. Pompa wyposażona jest w osiowy króciec ssawny, promieniowy króciec tłoczny, wał poziomy oraz konstrukcję back-pull-out umożliwiającą demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy lub rur. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest połączona sprzęgłem z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - 0 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 978 obr/min Przepływ znamionowy: - 594.1 m³/h Wysokość podnoszenia: - 12 m Rzeczywista średnica wirnika: - 366 mm Nominalna średnica wirnika: - 350 Układ uszczelnienia wału: - Single Kod uszczelnienia wału: - BAQE Tolerancja krzywej: - ISO9906:2012 3B Konstrukcja łożyska: - Standard |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Załóż matę pierścieniową.: - Mosiądz Wirnik: - Cast iron - EN-GJL-200 - ASTM class 30 Internal pump house coating: - CED Wał: - Stainless steel - EN 1.4301 - AISI 304 |
Instalacja: Maksymalna temperatura otoczenia: - 55 °C Maksymalne ciśnienie pracy: - 10 bar Standard połączeń rurowych: - EN 1092-2 Wielkość przyłącza wlotowego : - DN 300 Wielkość przyłącza wylotowego: - DN 250 Ciśnienie znamionowe do podłączenia: - PN 10 Łożysko smarne: - Grease Obudowa pompy ze stopami: - Yes Tak = z podkładkimi, Nie = bez podkładek: - N |
Dane elektryczne: Typ silnika: - SIEMENS Nominalna moc silnika - P2: - 22 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-420D/660-725Y V Prąd znamionowy: - 43.5/25.5 A Prąd uruchomienia: - 560-560 % Cos fi -współczynnik mocy: - 0.79 Prędkość nominalna: - 978 obr/min Wydajność: - IE3 92,2% Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 92.2-92.2 % Sprawność silnika przy obciążeniu 3/4: - 92.8-92.8 % Sprawność silnika przy obciążeniu 1/2: - 92.3-92.3 % Liczba biegunów: - 6 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 83W15430 Bearing insulation type N-end: - Steel Bearing |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 702 kg Waga brutto: - 748 kg Koszt wysyłki: - 1.39 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 Język na tabliczce znamionowej pompy: - GB |
