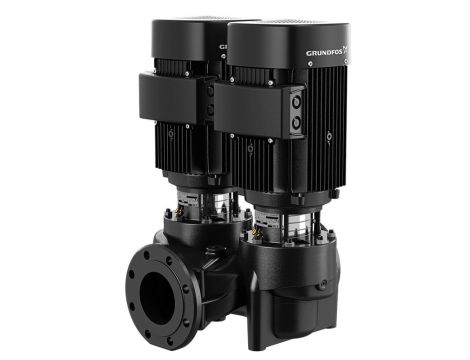

Jednostopniowa, spiralna pompa podwójna z krótkim sprzęgłem i króćcem ssawnym i tłocznym o identycznej średnicy i w jednej osi (in-line). Pompa podwójna została zaprojektowana z dwiema równoległymi głowicami napędowymi. Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Każda głowica napędowa jest wyposażona w nieodciążone uszczelnienie z mieszkiem gumowym. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 6/10 wg DIN (EN 1092-2 i ISO 7005-2). Każda głowica napędowa wyposażona jest w chłodzony wentylatorem asynchroniczny silnik elektryczny o identycznej wielkości.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 2880 obr/min Przepływ znamionowy: - 25.1 m³/h Wysokość podnoszenia: - 8.16 m Rzeczywista średnica wirnika: - 91 mm Kod uszczelnienia wału: - BQQE Tolerancja krzywej: - ISO9906:2012 3B2 |
Materiały: Korpus pompy: - Żeliwo szare Obudowa pompy: - EN-GJL-250 Korpus pompy: - ASTM class 35 Wirnik: - Stainless steel - EN 1.4301 - AISI 304 |
Instalacja: Zakres temperatury otoczenia: - -30 .. 60 °C Maksymalne ciśnienie pracy: - 10 bar Maks. ciśnienie przy temp: - 10 bar / 120 °C Rodzaj przyłącza: - DIN Rozmiar połączenia: - DN 65 Ciśnienie znamionowe do podłączenia: - PN 6/10 Długość montażowa: - 340 mm Rozmiar kołnierza silnika: - FT100 |
Dane elektryczne: Typ silnika: - 80C Nominalna moc silnika - P2: - 1.1 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 220-240D/380-415Y V Prąd znamionowy: - 4.35/2.50 A Prąd uruchomienia: - 450-500 % Cos fi -współczynnik mocy: - 0.83-0.76 Prędkość nominalna: - 2840-2870 obr/min Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 82.7-82.7 % Sprawność silnika przy obciążeniu 3/4: - 84.6-84.0 % Sprawność silnika przy obciążeniu 1/2: - 85.4-82.8 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - 55 Dust/Jetting Klasa izolacji (IEC 85): - F Nr silnika: - 85U05105 |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.59 Masa netto: - 67.5 kg Waga brutto: - 79.2 kg Koszt wysyłki: - 0.162 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137065 |
