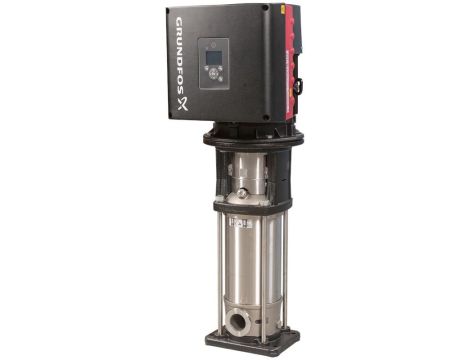

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tym samym poziomie (linii). Części pompy będące w kontakcie z cieczą wykonane są ze stali nierdzewnej. Kasetowe uszczelnienie wału zapewnia wysoką niezawodność, bezpieczeństwo obsługi oraz łatwy serwis i dostęp. Przeniesienie mocy odbywa się poprzez sprzęgło dzielone. Rurociągi podłączane za pomocą złączy FlexiClamp.
Pompa wyposażona jest w 3-fazowy synchroniczny silnik elektryczny ze stałymi magnesami, chłodzony wentylatorem. Sprawność silnika została sklasyfikowana jako IE5, zgodnie z IEC 60034-30-2.
Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań. Panel sterowania na skrzynce zaciskowej silnika wyposażony jest w czterocalowy wyświetlacz TFT, przyciski i wskaźnik Grundfos Eye.
Wyświetlacz ten stanowi intuicyjny i przyjazny dla użytkownika interfejs do obsługi wszystkich funkcji.
Przyciski służą do poruszania się w strukturze menu w celu uzyskania dostępu do pompy i danych o uzyskiwanych osiągach oraz umożliwiają ustawienie wymaganej wartości zadanej, a także ustawienie pompy na pracę „Min.” lub „Maks.” lub zatrzymanie – „Stop”.
Komunikacja z pompą jest możliwa również za pomocą aplikacji Grundfos GO Remote (wyposażenie dodatkowe). Aplikacja zdalnego sterowania umożliwia dodatkowe ustawienia, jak również odczyt szeregu parametrów, takich jak „Wartość rzeczywista”, „Prędkość obrotowa”, „Moc wejściowa” i całkowity „Pobór mocy”.
Wskaźnik Grundfos Eye na panelu sterowania zapewnia wizualną informację o stanie pompy, a mianowicie:
|
|
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 3470 obr/min Przepływ znamionowy: - 25.3 m³/h Wysokość podnoszenia: - 64.1 m Rzeczywista średnica wirnika: - 104.9 mm Orientacja pompy: - Vertical Układ uszczelnienia wału: - Single Kod uszczelnienia wału: - HQQE Zatwierdzenia: - CURUS Atesty higieniczne: - NSF/ANSI 61 Tolerancja krzywej: - ISO9906:2012 3B |
Materiały: Podstawa: - Stal nierdzewna - EN 1.4408 - AISI 316 Wirnik: - Stainless steel - EN 1.4301 - AISI 304 Łożysko: - SIC |
Instalacja: Maksymalna temperatura otoczenia: - 50 °C Maksymalne ciśnienie pracy: - 16 bar Maks. ciśnienie przy temp: - 16 bar / 120 °C - 16 bar / -20 °C Rodzaj przyłącza: - FlexiClamp Wielkość przyłącza wlotowego : - DN 50 Wielkość przyłącza wylotowego: - DN 50 Ciśnienie znamionowe do podłączenia: - PN 25 Rozmiar kołnierza silnika: - 213TC |
Dane elektryczne: Standard silnika: - NEMA Typ silnika: - 132F Nominalna moc silnika - P2: - 7.5 kW Moc (P2) wymagana przez pompę: - 7.5 kW Silnik za duży / za mały: - Standardowa wielkość silnika Częstotliwość podstawowa: - 60 Hz Napięcie nominalne: - 3 x 440-480 V Współczynnik serwisowy: - 1.15 Prąd znamionowy: - 12.4-11.5 A Cos fi -współczynnik mocy: - 0.91-0.90 Prędkość nominalna: - 360-4000 obr/min Klasa efektywności IE: - IE5 Sprawność silnika przy pełnym obciążeniu: - 92.5 % Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 99256776 |
Układy sterowania: Czujnik ciśnienia: - Nie |
Inne: Pozycja skrzynki zaciskowej: - 6 DOE Pump Energy Index VL: - 0.41 Masa netto: - 83 kg Waga brutto: - 91 kg Koszt wysyłki: - 0.37 m³ Kraj pochodzenia: - DK Numer taryfy celnej nr.: - 84137075 |
