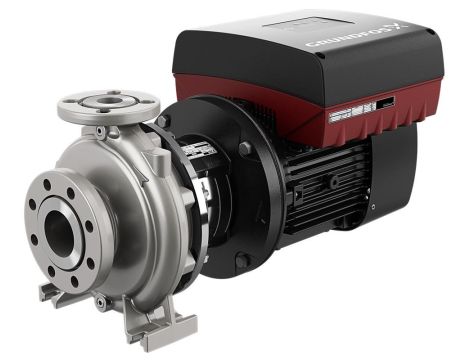

Normalnie ssąca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733 (10 bar). Wyposażona jest w kołnierze typu PN 16 o wymiarach według EN 1092-1. Pompa wyposażona jest w osiowy króciec ssawny, promieniowy króciec tłoczny, wał poziomy oraz konstrukcję back-pull-out umożliwiającą demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy lub rur. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest połączona sprzęgłem z synchronicznym silnikiem elektrycznym z magnesami stałymi, chłodzonym wentylatorem. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań.
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -25 .. 120 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 3477 obr/min Przepływ znamionowy: - 26.52 m³/h Wysokość podnoszenia: - 43.72 m Rzeczywista średnica wirnika: - 170 mm Nominalna średnica wirnika: - 160.1 Układ uszczelnienia wału: - Single Kod uszczelnienia wału: - BQQE Tolerancja krzywej: - ISO9906:2012 3B2 Konstrukcja łożyska: - Standard |
Materiały: Korpus pompy: - Stal nierdzewna Obudowa pompy: - EN 1.4517 Korpus pompy: - ASTM CD4MCuN Załóż matę pierścieniową.: - Stainless steel Wirnik: - Stainless steel - EN 1.4517 - ASTM CD4MCuN Internal pump house coating: - No coating Wał: - Stainless steel - EN 1.4462 - SAF 2205 |
Instalacja: Zakres temperatury otoczenia: - -20 .. 50 °C Maksymalne ciśnienie pracy: - 16 bar Standard połączeń rurowych: - EN 1092-1 Wielkość przyłącza wlotowego : - DN 50 Wielkość przyłącza wylotowego: - DN 32 Ciśnienie znamionowe do podłączenia: - PN 16 Łożysko smarne: - Grease Obudowa pompy ze stopami: - Yes Tak = z podkładkimi, Nie = bez podkładek: - N |
Dane elektryczne: Nominalna moc silnika - P2: - 5.5 kW Częstotliwość podstawowa: - 60 Hz Napięcie nominalne: - 3 x 380-500 V Prąd znamionowy: - 10.3-8.20 A Cos fi -współczynnik mocy: - 0.92-0.88 Prędkość nominalna: - 360-4000 obr/min Klasa efektywności IE: - IE5 Sprawność silnika przy pełnym obciążeniu: - 92.7 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 98971271 Bearing insulation type N-end: - Steel Bearing |
Inne: Minimalny wskaźnik sprawności, MEI ≥: - 0.70 DOE Pump Energy Index CL: - 0.92 DOE Pump Energy Index VL: - 0.47 Masa netto: - 75 kg Waga brutto: - 92 kg Koszt wysyłki: - 0.315 m³ Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84137051 Język na tabliczce znamionowej pompy: - GB |
