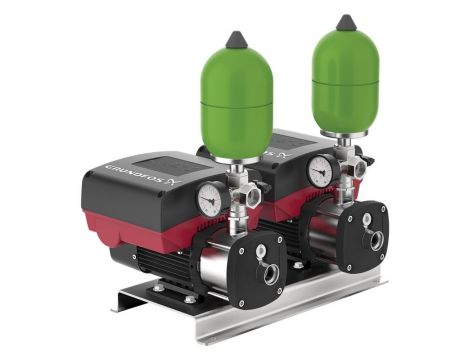

Grundfos CMBE TWIN to kompaktowy, dwupompowy zestaw podnoszenia ciśnienia przeznaczony do instalacji zasilania w wodę w domach i małych budynkach użyteczności publicznej. Zintegrowana przetwornica częstotliwości zapewnia utrzymanie stałego ciśnienia wody w instalacji. Przetwornik ciśnienia w sposób ciągły monitoruje zmiany ciśnienia i w zależności od rozbioru wody, przetwornica częstotliwości zmienia prędkość silnika w celu dostosowania osiągów do aktualnego zapotrzebowania. Praca kaskadowa zapewnia, dopasowane osiągów zestawu przez załączanie lub wyłączanie pomp. Dzięki temu instalacja pracuje najbardziej energooszczędnie ze stałym ciśnieniem angażując ograniczoną liczbę pomp. Zestaw jest fabrycznie przetestowany, dostarczany jako gotowy do pracy i jest bardzo łatwy w instalacji. Po podłączeniu do rurociągu, wystarczy podłączenie wtyczki do zasilania i zestaw jest gotowy do działania. Kolektory tłoczne i ssawne oraz tłumiki drgań są dostępne jako wyposażenie dodatkowe.
CMBE TWIN składa się z 2 połączonych na wspólnej ramie podstawy (EN 1.4301) zestawów podnoszenia ciśnienia typu CMBE, a każdy z nich zawiera:
|
|
Zestawy CMBE TWIN nie wymagają dodatkowego zewnętrznego zabezpieczenia silnika.
Układy sterowania: Typ złącza: - Type E/F (CEE7/7) |
Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - 0 .. 60 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 3868 obr/min Przepływ znamionowy: - 6 m³/h Wysokość podnoszenia: - 47.8 m Kod uszczelnienia wału: - AVBE Zatwierdzenia: - CE,EAC,CN ROHS EX,SEPRO,MORO Atesty higieniczne: - UBA Tolerancja krzywej: - ISO9906:2012 3B Ciśnienie załączania: - Integrated Frequency converter Objętość zbiornika: - 4 l Main pump type: - CMBE TWIN Main pump product number: - 98586118 |
Materiały: Korpus pompy: - Stal nierdzewna Obudowa pompy: - EN 1.4301 Korpus pompy: - AISI 304 Wirnik: - Stainless steel - EN 1.4301 - AISI 304 |
Instalacja: Maksymalna temperatura otoczenia: - 55 °C Maksymalne ciśnienie pracy: - 10 bar Standard połączeń rurowych: - WHITWORTH THREAD RP Króciec ssawny: - RP 1 1/4 Wylot pompy: - RP 1 Ciśnienie znamionowe do podłączenia: - PN 10 |
Dane elektryczne: Moc wyjściowa - P2: - 1.5 kW Częstotliwość podstawowa: - 50 Hz Napięcie znamionowe: - 1 x 200-240 V Maksymalny pobór prądu: - 9.10-7.60 A Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Długość kabla: - 1.5 m Wtyczka zasilająca: - SCHUKO |
Inne: Masa netto: - 43.3 kg Waga brutto: - 51.2 kg duński nr VVS: - 385186562 Kraj pochodzenia: - DE Numer taryfy celnej nr.: - 84137075 Dopuszczenia środowiskowe: - WEEE |
