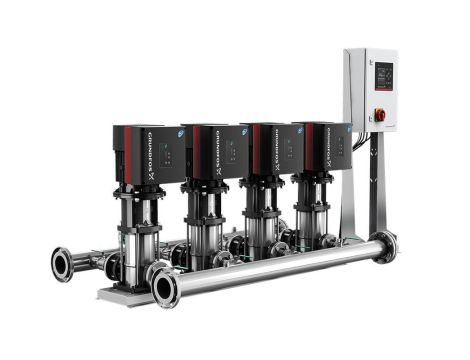

Hydro MPC-E 4 CRE10-5 U2 A-A-G-A
System hydroforowy Hydro MPC-E, dostarczany jako kompaktowy zespół, utrzymuje stałe ciśnienie poprzez ciągłą regulację prędkości pomp.
Wydajność systemu jest dostosowywana do zapotrzebowania poprzez zmniejszanie / zmniejszanie wymaganej liczby pomp i równoległe sterowanie pompami podczas pracy.
Przełączanie pompy odbywa się automatycznie i zależy od obciążenia, czasu i usterki.
Od 0,37 do 11 kW zestaw podnoszenia ciśnienia jest wyposażony w pompy CRE z elektronicznie komutowanym silnikiem z magnesem trwałym o niezwykle wysokiej sprawności. Całkowita wydajność tego silnika, w tym przetwornicy częstotliwości, jest lepsza niż poziom IE4 w normie IEC60034-31, nawet jeśli ta norma dotyczy tylko silnika.
Od 15 do 22 kW wzmacniacz wyposażony jest w pompy CRE ze zintegrowanymi silnikami sterowanymi częstotliwością. Całkowita sprawność tego silnika, w tym przetwornicy częstotliwości, jest lepsza niż poziom IE3 w IEC60034-31, nawet jeśli ta norma dotyczy tylko silnika.
Od 30 kW urządzenie wspomagające jest wyposażone w pompy CR podłączone do zewnętrznej przetwornicy częstotliwości Grundfos CUE (jedna na każdą pompę).
System składa się z następujących części:
- pionowe wielostopniowe pompy odśrodkowe, typ CRE10-5. Podstawy i głowice pompy wykonane są z żeliwa EN-GJS-500-7; inne istotne części są wykonane ze stali nierdzewnej EN DIN 1.4301 (AISI 304).
|
|
Pompy są wyposażone w przyjazne dla użytkownika uszczelnienie wału, HQQE (SiC / SiC / EPDM).
- Dwa kolektory ze stali ocynkowanej.
- Rama podstawy ze stali ocynkowanej do CR 90; powyżej CR90 pompy są umieszczone na ocynkowanej ramie I-Beam.
- Jeden zawór zwrotny i dwa zawory odcinające dla każdej pompy.
- Adapter z zaworem odcinającym do podłączenia zbiornika membranowego.
- Manometr i przetwornik ciśnienia (wyjście analogowe 4-20 mA).
- Control MPC w stalowej szafie, IP 54, w tym wyłącznik główny, wszystkie wymagane bezpieczniki, ochrona silnika, wyposażenie przełączające i sterowany mikroprocesorowo CU 352.
|
|
Zabezpieczenie przed suchobiegiem i zbiornik przeponowy są dostępne zgodnie z listą akcesoriów.
Działanie pompy jest kontrolowane przez Control MPC z następującymi funkcjami:
- Inteligentny sterownik wielopompowy, CU 352.
- Stała regulacja ciśnienia poprzez płynną regulację prędkości każdej pojedynczej pompy.
- Regulator PID z regulowanymi parametrami PI (Kp + Ti).
- Stałe ciśnienie przy wartości zadanej, niezależnie od ciśnienia wlotowego.
- Włączanie / wyłączanie przy niskim przepływie.
- Automatyczne sterowanie kaskadowe pomp dla optymalnej wydajności.
- Wybór min. czas pomiędzy uruchomieniem / zatrzymaniem, automatycznym przełączaniem pomp i priorytetem pompy.
- Automatyczna funkcja testu pompy zapobiegająca zatarciu nieczynnych pomp.
- Możliwość alokacji pompy rezerwowej.
- Możliwość czujnika rezerwowego (nadmiarowy czujnik pierwotny).
- Ręczna obsługa.
- Możliwość wpływu zewnętrznej wartości zadanej
- Funkcja dziennika
- Rampa wartości zadanej
- Możliwość funkcji cyfrowego zdalnego sterowania:
- system on / off,
- maks., min. lub obowiązki zdefiniowane przez użytkownika
- do 6 alternatywnych wartości zadanych.
- Cyfrowe wejścia i wyjścia mogą być konfigurowane indywidualnie.
- Funkcje monitorowania pompy i systemu:
- minimalne i maksymalne granice wartości bieżącej
- ciśnienie wlotowe
- ochrona silnika.
- Czujniki monitorowane przed awarią.
- Dziennik alarmów z poprzednimi 24 ostrzeżeniami / alarmami.
- Funkcje wyświetlania i sygnalizacji:
- Kolorowy ekran
- zielona lampka kontrolna wskazań roboczych i czerwona lampka sygnalizująca awarie
- bezpotencjałowe styki przełączające do pracy i uszkodzenia.
- Komunikacja autobusowa Grundfos.
|
|
Możliwe jest dodanie modułów komunikacyjnych CIM do komunikacji ze Scada / BMS.
Pompy, orurowanie, kompletne okablowanie oraz Control MPC są zamontowane na ramie podstawy.
Zestaw podnoszenia ciśnienia został ustawiony i przetestowany.
Media przepływowe: - woda
Temperatura cieczy: - 5 ° C .. 60 ° C
Maksymalne ciśnienie robocze: - 16 bar
Zasilanie sieciowe: - 380-415 V
Początek główny: - elektronicznie
Prąd znamionowy: - 24.8 A
|
Port ssania: - DN 80
Port rozładowania: - DN 80
Masa netto: - 416 kg
|
Waga brutto 606 kg
