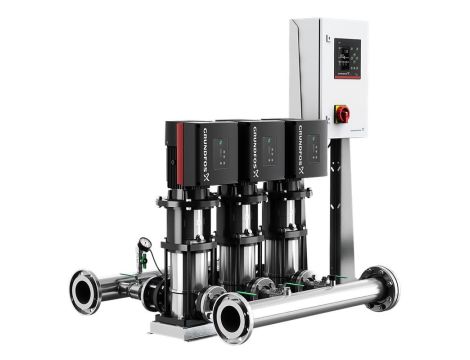

Hydro MPC-E 3 CR 64-3
Zestaw podnoszenia ciśnienia zgodny ze standardem DIN 1988/T5. Wszystkie pompy w zestawie pracują ze zmienną prędkością obrotową.
Zestaw jest wyposażony w pompy CR podłączone do zewnętrznych przetwornic częstotliwości Grundfos CUE (jedna na pompę).
- Hydro MPC-E utrzymuje stałe ciśnienie przez ciągłą regulację prędkości pomp.
- Osiągi zestawu są dopasowywane do zapotrzebowania przez zał./wył. wymaganej liczby pomp i pracę równoległą załączonych pomp.
- Zamiana pomp jest automatyczna w zależności od obciążenia, czasu i zakłócenia.
- Wszystkie pracujące pompy będą działać z indywidualnymi prędkościami.
|
|
Zestaw składa się z:
- pionowych, wielostopniowych pomp odśrodkowych typu CR 64-3.
- Wszystkie elementy pomp będące w kontakcie z tłoczoną cieczą są wykonane ze stali nierdzewnej EN DIN 1.4301.
- Podstawa i głowica pomp wykonane są z żeliwa EN-GJS-500-7 (CR); reszta podstawowych elementów wykonana jest ze stali nierdzewnej EN DIN 1.4301
- Pompy posiadają łatwe w serwisowaniu kasetowe uszczelnienie wału HQQE (SiC/SiC/EPDM).
- Dwóch kolektorów ze stali nierdzewnej EN DIN 1.4571.
- Ramy podstawy ze stali nierdzewnej EN DIN 1.4301 dla pomp do wielkości CR 64. Powyżej wielkości CR 64, pompy są umieszczone na ocynkowanej ramie z ceownika.
- Jednego zaworu zwrotnego (POM) i dwóch zaworów odcinających na każdą z pomp.
- Zawory zwrotne są zgodne z DVGW, zawory odcinające zgodne z DIN i DVGW.
- Przyłącza z zaworem odcinającym do zamontowania zbiornika membranowego.
- Manometru i przetwornika ciśnienia (wyjście analogowe 4-20 mA).
- Szafy sterowniczej Control MPC w obudowie ze stali, IP 54, z wyłącznikiem głównym, wszystkimi koniecznymi bezpiecznikami, zabezpieczeniem silnika, wyłącznikami i sterownikiem mikroprocesorowym CU 352.
|
|
Zabezpieczenie przed suchobiegiem i zbiornik membranowy dostępne są jako osprzęt.
Praca pomp jest regulowana przez szafę sterowniczą Control MPC z następującymi funkcjami:
- Inteligentny sterownik pomp CU 352.
- Utrzymanie stałego ciśnienia poprzez ciągłą regulację prędkości obrotowej każdej pompy.
- Regulator PID z ustawialnymi PI (Kp+Ti).
- Stałe ciśnienie wartości zadanej niezależnie od ciśnienia wlotowego.
- Łagodny wzrost ciśnienia (zapobiega uderzeniom hydraulicznym w wysokich budynkach z niestabilnym napięciem zasilania lub w instalacjach nawadniających).
- Praca zał./wył. przy małych przepływach.
- Automatyczne kaskadowe sterowanie pomp w celu utrzymania optymalnej sprawności.
- Wybór min. czasu pomiędzy zał./wył. pomp, automatycznej zamiany i priorytetu pomp.
- Funkcja automatycznego testu pomp niepracujących (ochrona przed blokowaniem pomp przez gromadzące się w czasie przestoju osady).
- Możliwość wyboru pompy rezerwowej.
- Możliwość montażu przetwornika rezerwowego (zabezpieczenie przetwornika głównego).
- Drugi przetwornik (możliwość przełączenia na inny przetwornik / wartość zadaną).
- Multi-sensor (do 6 czujników wpływających na wartość zadaną).
- Praca ręczna.
- Wpływ na zewnętrzną wartość zadaną.
- Rejestr Log - monitorowanie osiągów przez dany okres czasu.
- Wartość zadana rampy - łagodna zmiana wartości zadanej.
- Możliwość cyfrowego zdalnego sterowania:
- Zał./wył. zestaw.
- Maks., min. lub punkt pracy użytkownika.
- Do 6 różnych wartości zadanych.
- Wejścia i wyjścia cyfrowe mogą być konfigurowane indywidualnie.
- Funkcje monitorowania pomp i całego zestawu:
- Minimalne i maksymalne granice wartości aktualnych
- Ciśnienie wlotowe.
- Zabezpieczenie silnika.
- Stała kontrola stanu kabli i przetworników
- Alarm log z 24 zapamiętanymi alarmami/ostrzeżeniami.
- Funkcje wyświetlacza i sygnalizacji:
- Kolorowy wyświetlacz.
- Zielona dioda: sygnalizacja pracy, czerwona dioda: sygnalizacja zakłócenia.
- Bezpotencjałowe styki przełączające pracy i zakłócenia.
- Komunikacja Grundfos
|
|
Możliwe jest dodanie modułów komunikacyjnych CIM do transmisji danych roboczych z systemami Scada/BMS. Protokoły magistrali bus: GENIbus, LonWorks, PROFIBUS DP, Modbus RTU, GRM, GSM, BACnet MS / TP, Ethernet.
Zestawy podwyższania ciśnienia - opcje.
Wydajność: - Woda
Dopuszczalna temp. cieczy: - 5 °C .. 60 °C
Max. ciśnienie robocze: - 16 bar
Wydajność (Pompownia): - 306 m³/h
Wydajność bez 1 pompy
Wydajność bez 1 pompy
Prąd znamionowy: - 166 A
Moc nominalna: - 30 kW
Masa netto: - 1470 kg
Moc nominalna
Zbiorniki membranowe, zabezpieczenie przed suchobiegiem
i sterowniki patrz osprzęt.
