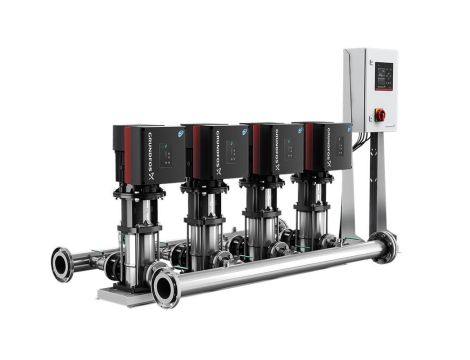

Hydro MPC-E 3 CRE15-3
Kompletny zestaw podnoszenia ciśnienia zgodny
ze standardem DIN 1988/T5.
Zestaw jest wyposażony w pompy CR(I)E
ze zintegrowaną przetwornicę częstotliwości.
- Hydro MPC-E utrzymuje stałe ciśnienie przez
ciągłą regulację prędkości pomp CR(I)E.
- Osiągi zestawu są dopasowywane do
zapotrzebowania przez wył/zał wymaganej liczby
pomp CR(I)E i pracę równoległą załączonych pomp.
- Zamiana pomp jest automatyczna w zależności
od obciążenia, czasu i zakłócenia.
|
|
Zestaw składa się z:
CRE15-3 z silnikami M(M)GE ze zintegrowanymi
przetwornicami częstotliwości
Wszystkie elementy pomp CRI(E) stykające się
z tłoczoną cieczą są wykonane ze stali
nierdzewnej.
Podstawa i głowica pomp CR(E) wykonane są
z żeliwa; reszta podstawowych elementów
wykonana jest ze stali nierdzewnej.
Pompy posiadają kasetowe uszczelnienie wału
HQQE (SiC/SiC/EPDM).
- Dwóch kolektorów ze stali nierdzewnej
DIN W.-Nr 1.4571.
- Jednego zaworu zwrotnego (POM) i dwóch zaworów
odcinających dla każdej pompy.
Zawory zwrotne są zgodne z DVGW, zawory
odcinające z DIN i DVGW.
- Przyłącza z zaworem odcinającym dla
przyłączenia membranowego zbiornika
ciśnieniowego.
- Manometru i przetwornika ciśnienia (wyjście
analogowe 4-20 mA)
- Płyty podstawy ze stali nierdzewnej
DIN W.-Nr. 1.4301.
- Szafy sterowniczej Control MPC w obudowie
ze stali, IP 54, z wyłącznikiem głównym,
wszystkimi koniecznymi bezpiecznikami,
zabezpieczeniem silnika, wyłącznikami
i sterownikiem mikroprocesorowym CU 351.
|
|
Zabezpieczenie przed suchobiegiem i zbiornik
membranowy dostępne są jako osprzęt.
Praca pomp jest regulowana przez Control MPC
z następującymi funkcjami:
- Inteligentny sterownik pomp
- Utrzymanie stałego ciśnienia przez ciągłą
regulację prędkości obrotowej pomp CR(I)E.
- Regulator PID z ustawialnymi parametrami PI
(Kp+Ti).
- Stałe ciśnienie wartości zadanej niezależnie
od ciśnienia wlotowego.
- Praca zał/wył przy małych przepływach.
- Automatyczne kaskadowe sterowanie pomp w celu
utrzymania optymalnej sprawności
- Wybór min. czasu pomiędzy zał/wył,
automatycznej
zamiany i priorytetu pomp.
- Funkcja automatycznego testu pomp
niepracujących
- Pompa rezerwowa
- Czujnik rezerwowy
- Praca ręczna
- Zewnętrzny wpływ na wartość zadaną.
- Funkcje cyfrowego zdalnego sterowania:
- zał/wył zestawu
- maks., min. lub punkt pracy użytkownika
- do 7 różnych wartości zadanych
- Wejścia i wyjścia cyfrowe mogą być
konfigurowane indywidualnie
- Funkcje kontroli pomp i zestawu
- minimalne i maksymalne granice wartości
aktualnych
- ciśnienie wlotowe
- zabezpieczenie silnika
- stała kontrola stanu kabli i przetworników
- Alarm log z 24 zapamiętanymi alarmami
- Funkcje wyświetlacza i sygnalizacji
- graficzny wyświetlacz 320x240 pikseli
z podświetleniem
- zielona dioda sygnalizacji pracy i czerwona
dioda sygnalizacji zakłócenia
- bezpotencjałowe styki przełączające pracy
i zakłócenia
- Komunikacja Grundfos bus
|
|
Pompy, orurowanie, kable i Control MPC
zamontowane są na ramie podstawy.
Zestaw podnoszenia ciśnienia jest fabrycznie
wstępnie ustawiony i przetestowany.
Zestawy podwyższania ciśnienia - opcje.
Wydajność: - Woda
Dopuszczalna temp. cieczy: - 5 °C .. 60 °C
Max. ciśnienie robocze: - 16 bar
Wydajność (Pompownia): - 85.2 m³/h
Wydajność bez 1 pompy
Wydajność bez 1 pompy
Prąd znamionowy: - 24 A
Moc nominalna: - 4 kW
Masa netto: - 283 kg
Moc nominalna
Zbiorniki membranowe, zabezpieczenie przed suchobiegiem
i sterowniki patrz osprzęt.
